问题

在杆件上同时施加斜集中荷载如何处理?


回复:

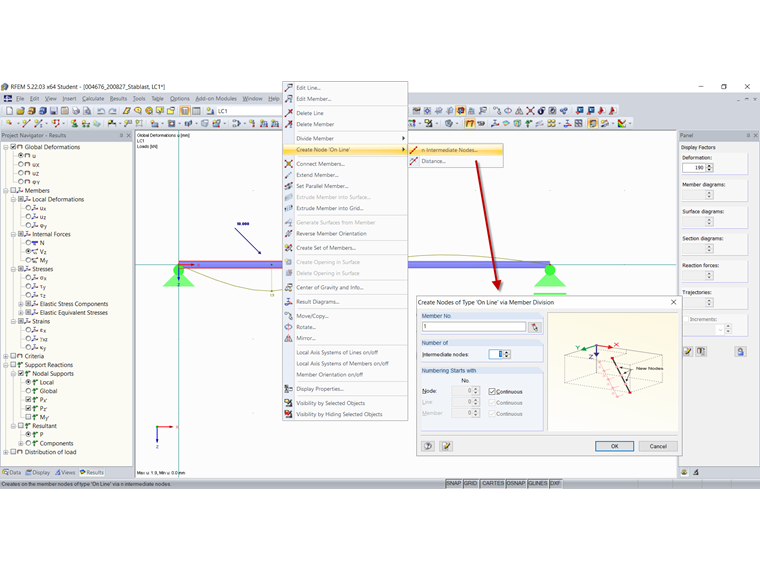

使用杆件右键菜单中的“'在线'创建节点”可以创建不划分杆件的节点。

使用该节点类型可以避免将一条线分成两段。 节点参数δ表示到线的始端节点的相对距离。 在线上定义节点可以实现在线的任意位置上施加节点荷载或强制生成一个有限元节点。

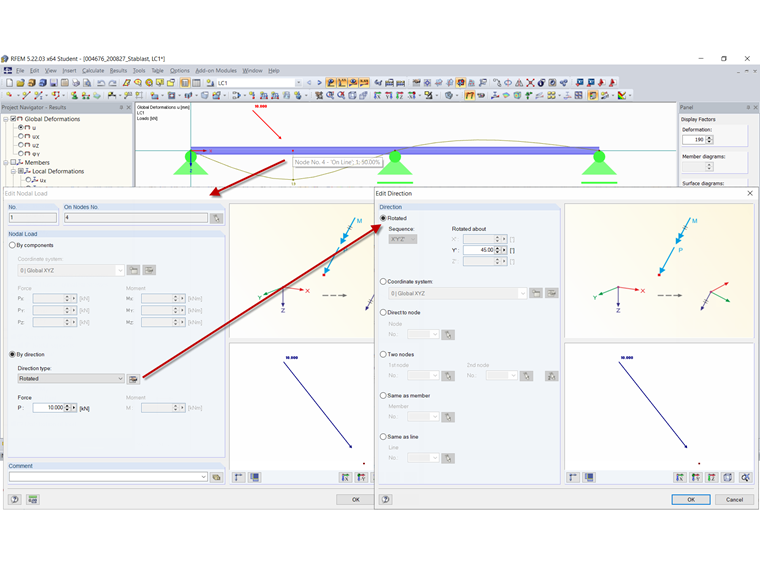

然后,可以像往常一样将节点荷载从任意角度施加到该节点上。

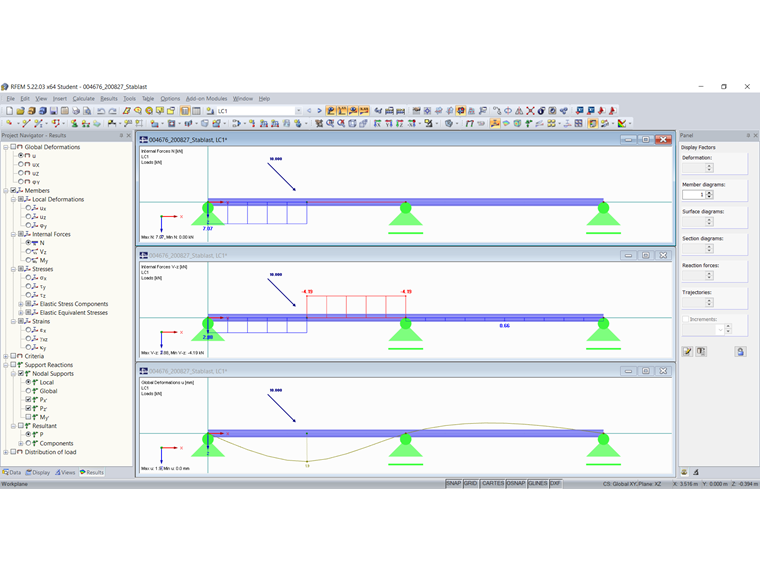

正如您可以检查的那样,力的作用与预期的一样。
