Dotaz

Jak mohu na prut aplikovat šikmé osamělé zatížení, aniž bych prut rozdělil?

Odpověď:

Pomocí funkce "Umístit uzel na linii" v místní nabídce prutu můžete vytvořit uzel, který prut nerozdělí.

FAQ

[EN] FAQ 004676 | Jak mohu na prut aplikovat šikmé osamělé zatížení, aniž bych ...

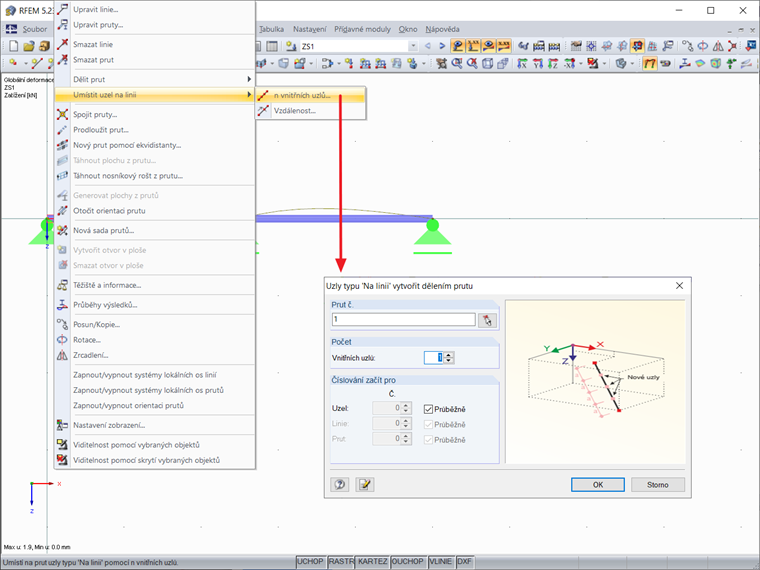

Umístit uzel na linii

Uzel tohoto typu nerozdělí linii na dvě části, a linie tak zůstane beze změny zachována. Parametr δ udává relativní vzdálenost uzlu od počátečního uzlu linie. Uzel na linii umožňuje zadat uzlové zatížení na libovolném místě na linii nebo definovat uzel sítě konečných prvků.

Poté jako obvykle můžete na tento uzel aplikovat zatížení v libovolném úhlu.

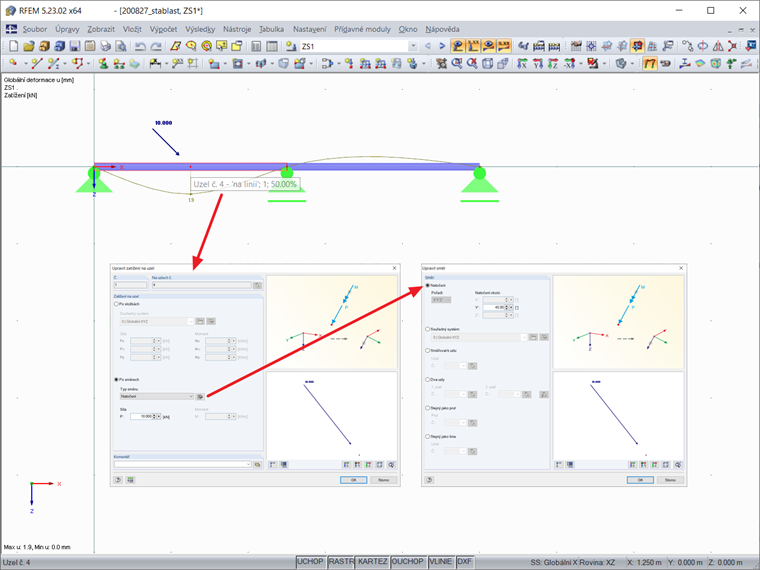

Upravit zatížení na uzel

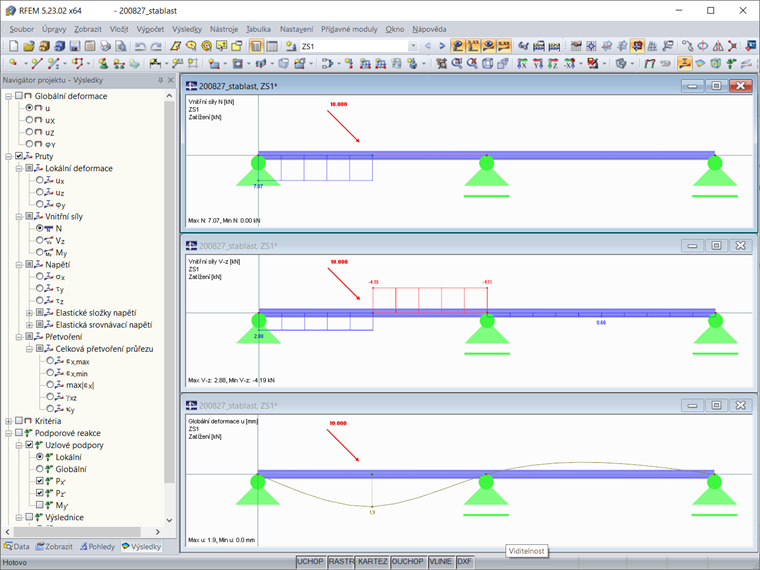

Jak si můžete zkontrolovat ve výsledcích, síla působí podle očekávání.

Výsledky při šikmém zatížení na uzel

Autor

Ing. Hoffmann se zabývá vývojem produktů pro dynamiku, membránové konstrukce a RWIND. Kromě toho vyřizuje v rámci zákaznické podpory podněty od uživatelů.
