Question

Comment puis-je appliquer une charge concentrée oblique à une barre sans la diviser ?


Réponse:

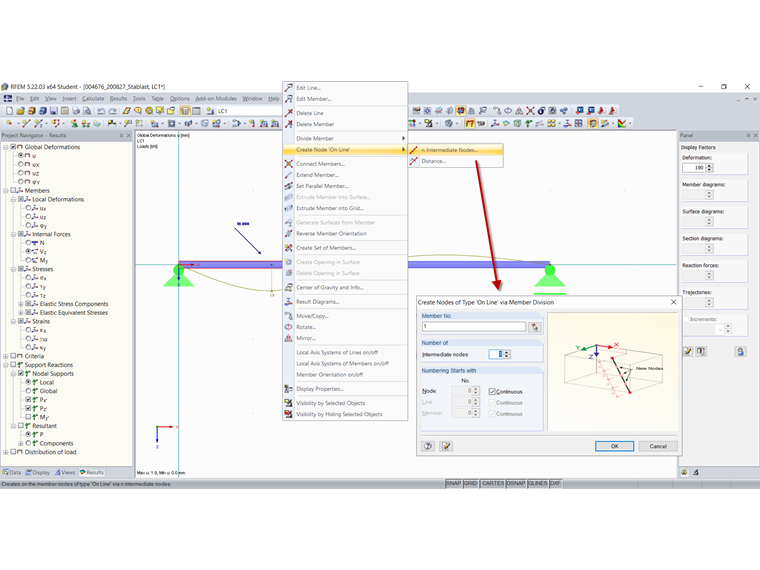

Vous pouvez utiliser la fonction « Créer un nœud Sur la ligne » disponible dans le menu contextuel de la barre pour créer un nœud qui ne divise pas la barre.

Ce type de nœud permet d'éviter la division d'une ligne en deux. La ligne complète reste intacte. Le paramètre de nœud δ décrit la distance relative par rapport au nœud de début de ligne. La création de nœuds sur les lignes permet d'appliquer les charges nodales sur la ligne ou de forcer un nœud EF.

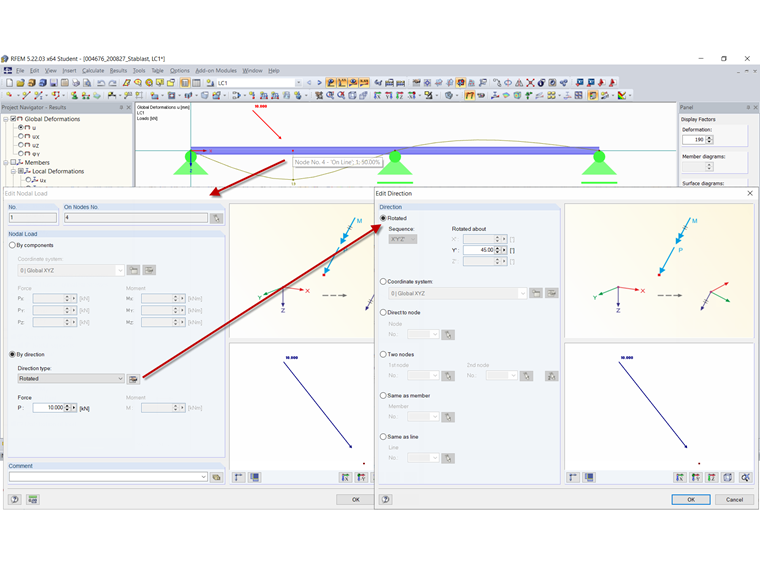

Vous pouvez ensuite appliquer une charge nodale à ce nœud à n'importe quel angle, comme d'habitude.

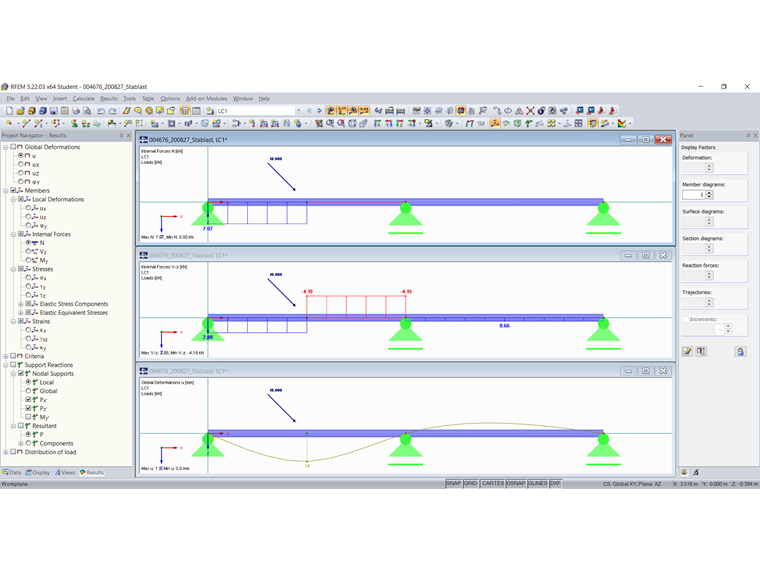

Comme vous pouvez le vérifier dans les résultats, la force agit comme prévu.
