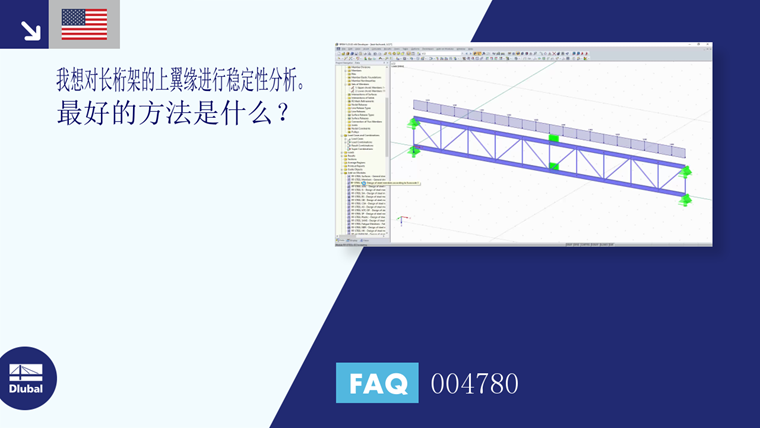

我想对一个长桁架中的上翼缘进行稳定性分析。 最好的方法是什么?

回答

根据DIN EN 1993‑1‑1:2010‑12 [1]的附录BB.1.1,屈曲长度可以在某些情况下用于单独的支撑。 这意味着在这种情况下,可以使用标准中指定的有效长度系数应用单个杆件,而不是一组杆件。

由于这种方法只考虑局部破坏,因此有必要对整个结构的整体破坏进行分析。 对于这种设计,杆件组必须具有相应的缺陷。 在特定条件下,可以根据模型(例如,塔架)对单个杆件进行设计,也可以像在后面的示例中那样对一组杆件进行平面失效分析(桁架)。

关键词

桁架单元 支撑 稳定性 等效杆件 有效长度

参考

[1]   Eurocode 3: Design of steel structures - Part 1‑1: General rules and rules for buildings; EN 1993‑1‑1:2010‑12
