Je souhaite effectuer une analyse de stabilité sur la membrure supérieure d'un treillis. Cette membrure est longue. Quelle est la meilleure manière de procéder ?

Réponse

Selon l'Annexe BB.1.1 de la norme DIN EN 1993-1-1:2010-12 [1], la longueur efficace peut être utilisée pour les différents contreventements à certaines conditions. Cela signifie que ce ne sont pas les ensembles de barres mais les différentes barres avec les facteurs de longueur efficace spécifiés dans la norme qui peuvent être appliquées ici.

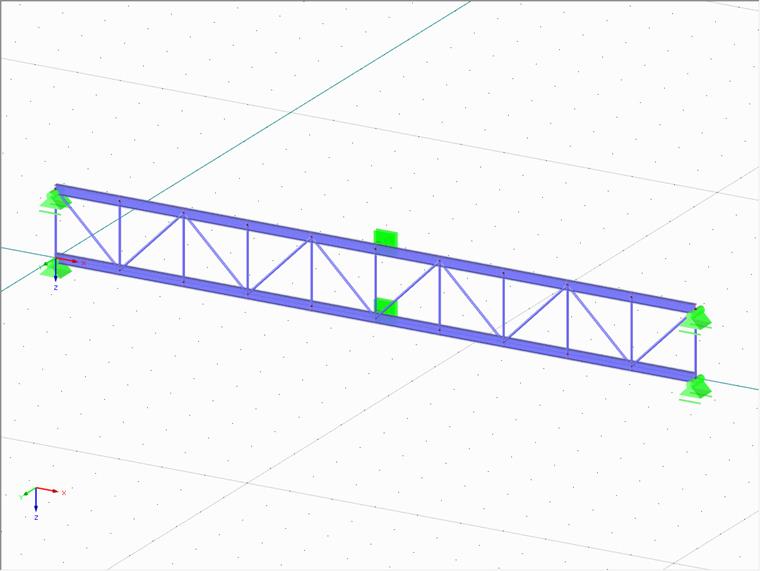

Cette approche ne considère que la rupture locale. Par conséquent, la structure complète doit être analysée afin de déterminer si la rupture est en fait globale. L'ensemble de barres doit avoir l'imperfection correspondante afin de pouvoir effectuer ce calcul. Selon le modèle, la vérification peut être effectuée sur certaines barres (dans le cas d'un pylône, par exemple) ou pour l'ensemble des barres afin de déterminer si la rupture provient du plan (poutre-treillis), comme c'est le cas dans l'exemple de cet article.

Mots-clés

Treillis Contreventement Stabilité Barre équivalente Longueur efficace

Littérature

[1]   Eurocode 3: Design of steel structures - Part 1‑1: General rules and rules for buildings; EN 1993‑1‑1:2010‑12
