Ich möchte einen langen Fachwerkobergurt auf Stabilität untersuchen. Wie ist hier am besten vorzugehen?

Antwort

Laut DIN EN 1993-1-1:2010-12 [1] Anhang BB.1.1 darf unter bestimmten Bedingungen die Knicklänge im einzelnen Verband verwendet werden. Das bedeutet, dass hier nicht der Stabsatz, sondern die Einzelstäbe mit den in der Norm angegeben Knicklängenbeiwerten angesetzt werden dürfen.

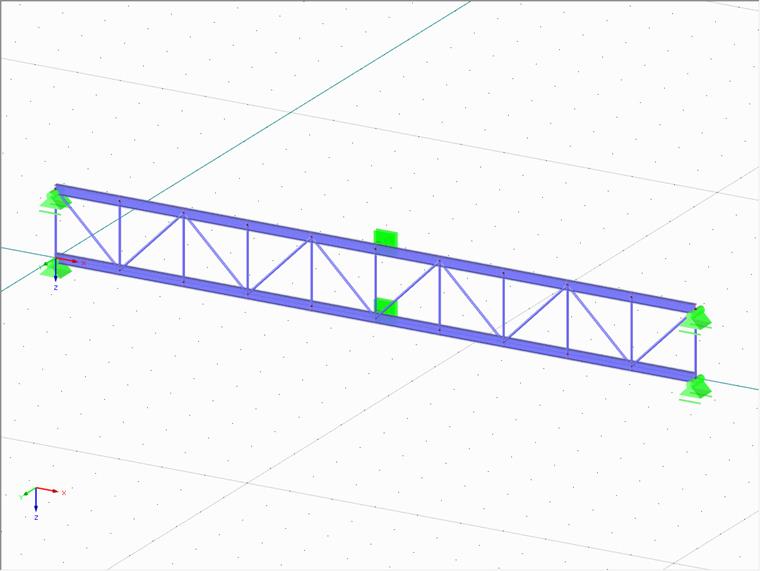

Da dieses Vorgehen nur das lokale Versagen betrachtet, sollte unabhängig davon die komplette Struktur auf globales Versagen untersucht werden. Für diese Bemessung muss der Stabsatz die entsprechende Imperfektion erhalten. Der Nachweis kann unter bestimmten Bedingungen je nach Modell an Einzelstäben erfolgen (z. B. Mast), oder es muss der Stabsatz auf Versagen aus der Ebene untersucht werden (Fachwerkträger) wie im angehängten Beispiel.

Schlüsselwörter

Fachwerk Verband Stabilität Ersatzstab Knicklänge

Literatur

[1]   Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
