是的,这是可能的。 筒仓/槽罐通常由一个二维曲面组成。 该二维面需要拆分为两个独立的二维面,圆柱体才能导出到 Revit 中。 如果只由一个面组成,那么只导出圆柱体的一半。

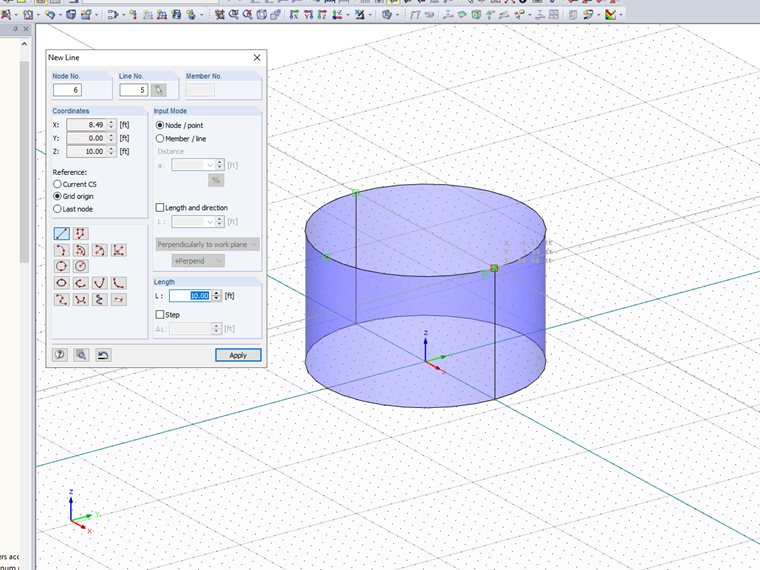

为此,请创建一个只有一个面的圆柱体。 然后在与圆柱体顶部和底部垂直的原始线的旁边绘制一条线。

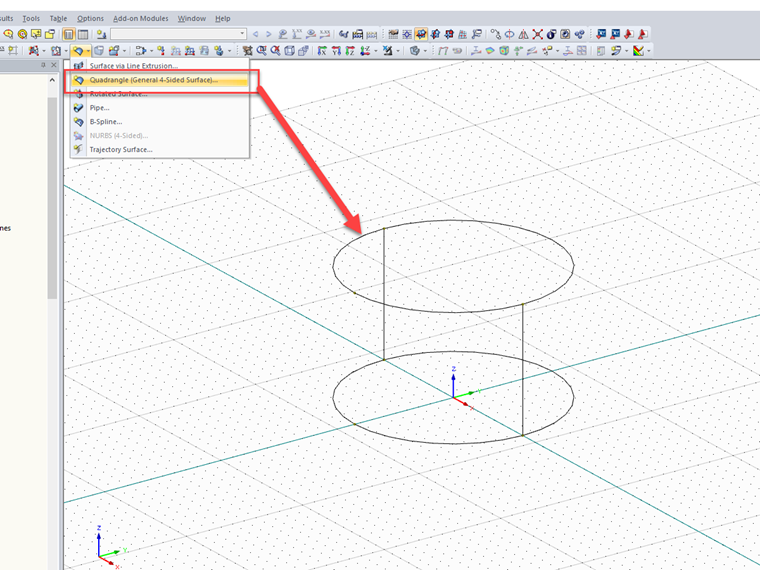

接下来,使用四边形工具删除该面并重新创建两个面。
随附的视频中也演示了该过程。
是的,这是可能的。 筒仓/槽罐通常由一个二维曲面组成。 该二维面需要拆分为两个独立的二维面,圆柱体才能导出到 Revit 中。 如果只由一个面组成,那么只导出圆柱体的一半。
为此,请创建一个只有一个面的圆柱体。 然后在与圆柱体顶部和底部垂直的原始线的旁边绘制一条线。
接下来,使用四边形工具删除该面并重新创建两个面。
随附的视频中也演示了该过程。
