Pytanie

Czy silosy/zbiorniki można eksportować z programu RFEM do programu Revit?


Odpowiedź:

Tak, jest to możliwe. Silosy/zbiorniki zazwyczaj składają się z jednej zakrzywionej powierzchni 2D. Aby walec został wyeksportowany do programu Revit, powierzchnia 2D musi zostać podzielona na dwie osobne powierzchnie 2D. Jeżeli składa się tylko z jednej powierzchni, eksportowana będzie tylko połowa cylindra.

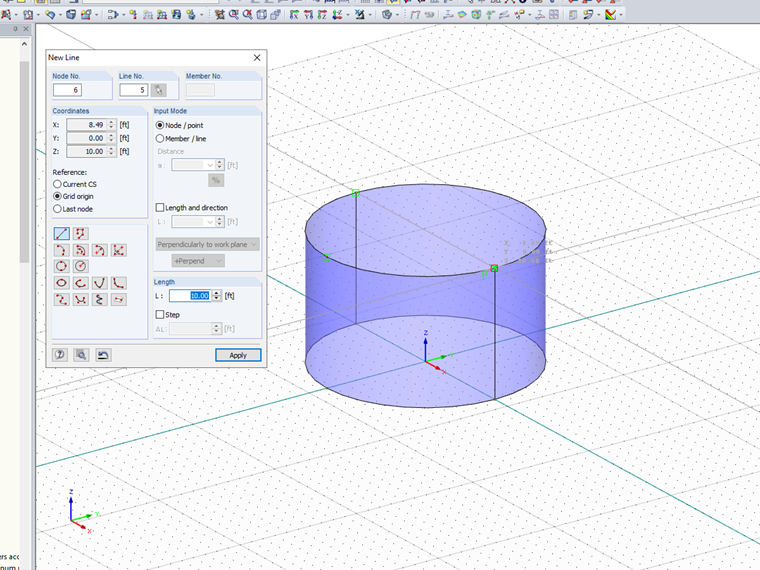

W tym celu należy utworzyć walec o pojedynczej powierzchni. Następnie narysuj linię dokładnie przylegającą do oryginalnej linii, która została utworzona prostopadle do góry i dołu cylindra.

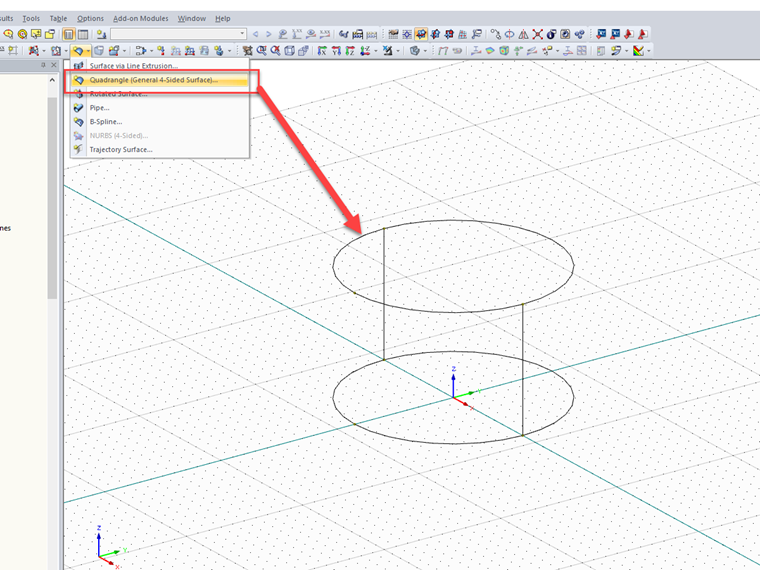

Następnie należy usunąć powierzchnię i ponownie utworzyć dwie powierzchnie za pomocą czworokąta.

Proces ten również pokazano na załączonym filmie.
