如何在 RF-/STEEL EC3 中对边缘支承的扁钢（例如 100/5）进行稳定性分析？ Obwohl der Querschnitt in RFEM/RSTAB um 90° gedreht ist, wird er in RF-/STAHL EC3 flach liegend angezeigt.

Question

如何在 RF-/STEEL EC3 中对边缘支承的扁钢（例如 100/5）进行稳定性分析？ Obwohl der Querschnitt in RFEM/RSTAB um 90&#176; gedreht ist, wird er in RF-/STAHL EC3 flach liegend angezeigt.

Accepted Answer

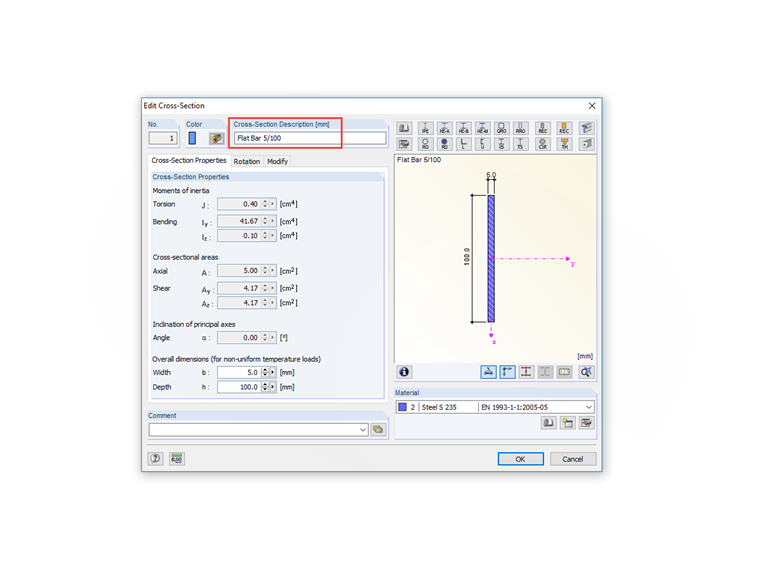

在 RF-/STEEL EC3 中单向弯曲应力始终与杆件的局部 y 轴相关，对于对称截面，以杆件的局部 y 轴为主轴，因此，在这种情况下只能将截面描述从"100/5"更改为"5/100"。见图。 Somit wird auch der Stabilitätsnachweis entsprechend geführt.

在模块 RF-/STEEL EC3 中对钢结构边缘支撑的稳定性分析
