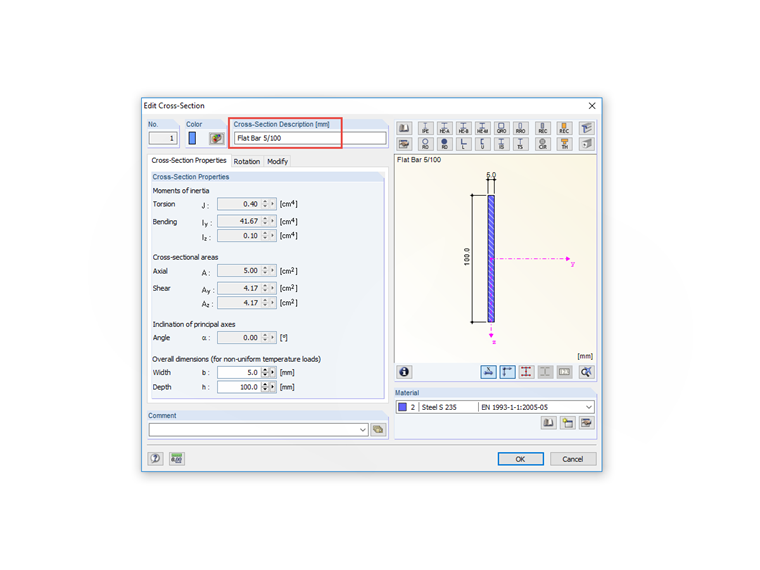

W RF-/STEEL EC3 jednoosiowe naprężenie zginające jest zawsze odniesione do lokalnej osi y pręta, a lokalna oś y pręta jest zawsze przyjmowana jako oś główna w przypadku przekrojów symetrycznych, dlatego też tylko w takim przypadku możliwa jest zmiana opisu przekroju z „100/5” na „5/100”, patrz rysunek. W związku z tym analiza stateczności jest przeprowadzana odpowiednio.
