FAQ 004955 DE

Fragen & Antworten, die Ihnen weiterhelfen

  • Häufig gestellte Fragen (FAQs)

Wie kann ich in RF-/STAHL EC3 den Stabilitätsnachweis für einen hochkant gelagerten Flachstahl, zum Beispiel 100/5, führen? Obwohl der Querschnitt in RFEM/RSTAB um 90° gedreht ist, wird er in RF-/STAHL EC3 flach liegend angezeigt.

Antwort

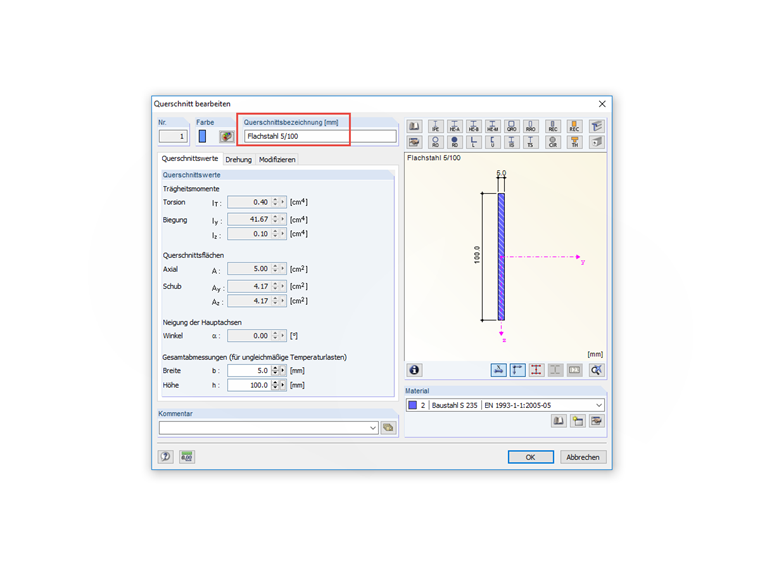

Da eine einachsige Biegebeanspruchung in RF-/STAHL EC3 immer auf die lokale y-Achse eines Stabes bezogen wird und im Modul bei symmetrischen Profilen die lokale y-Achse eines Stabes stets als die starke Achse angenommen wird, ist in so einem Fall lediglich die Querschnittsbezeichnung von "100/5" in "5/100" zu ändern, siehe Bild. Somit wird auch der Stabilitätsnachweis entsprechend geführt.

Schlüsselwörter

Flachstahl Stabilität Knicken Hochkant
