带有两个锥顶的帐篷屋顶建模

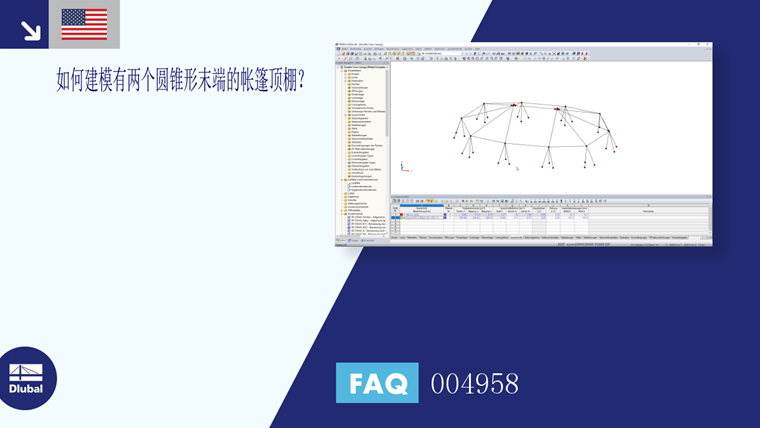

如何建模有两个锥形顶部的帐篷屋顶?


回复:

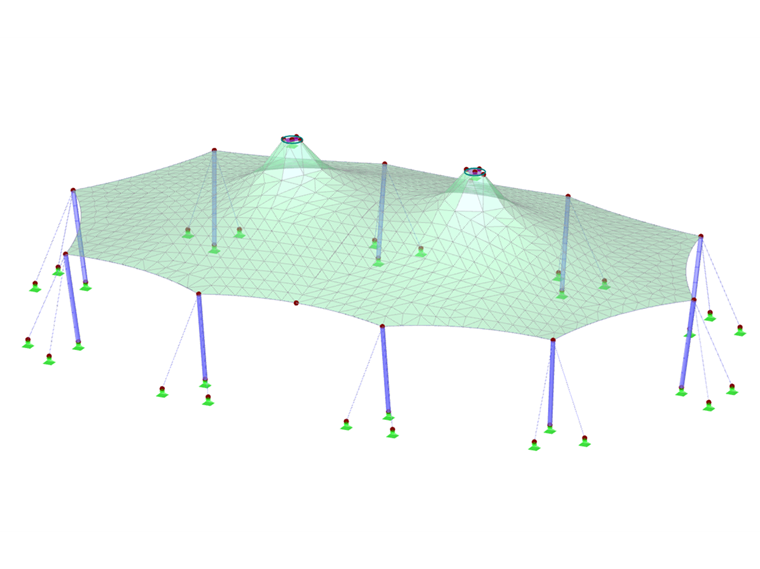

在 RFEM 中可以使用附加模块 RF-FORM-FINDING 对带有两个尖顶的帐篷屋顶进行建模。 申请试用步骤如下:

  1. Generieren Sie für jeden Kegelbereich eine eigene Membranfläche um die größere Umrandungslinie.
  2. Integrieren Sie die Öffnung der abgeschnittenen Kegelspitzen in die Grundflächen.
  3. Richten Sie die Achssysteme der jeweiligen Kegelmembranflächen auf die Zentrumsgerade aus.
  4. Definieren Sie für die Kegelmembranflächen die Formfindungsmethode "Projektion".
  5. Lagern Sie die Membranränder ausreichend und starten den Formfindungsprozess.

作者

Niemeier 先生负责 RFEM、RSTAB、RWIND Simulation 以及膜结构领域的开发。 他还负责质量保证和客户支持。
