Comment modéliser la toiture d'une tente tipi double ?

Réponse

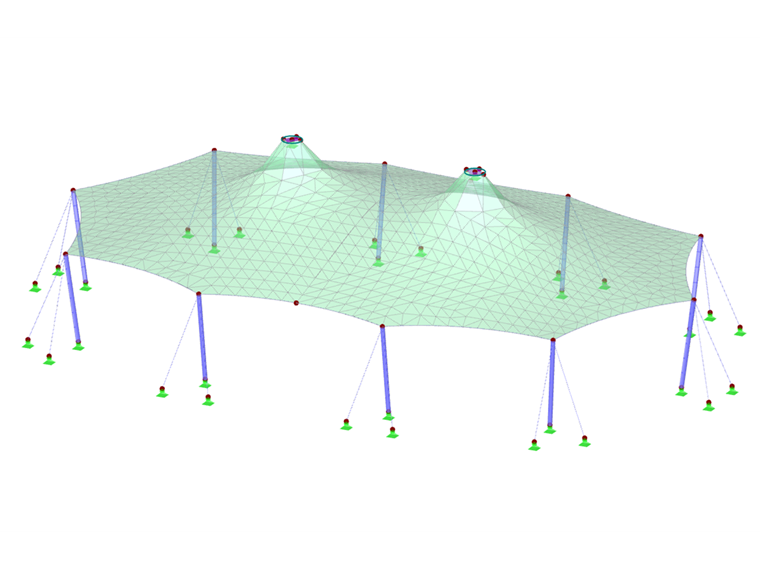

Une toiture de tente avec deux pointes coniques peut être modélisé dans RFEM à l'aide du module additionnel RF-FORM-FINDING. Pour ce faire, procédez comme suit :

  1. Pour chaque zone conique, générez une surface de membrane distincte autour de la ligne de contour la plus grande.
  2. Intégrez l'ouverture des pointes des cônes coupés dans les zones de la base de la structure.
  3. Alignez les systèmes d'axes de chaque surface conique de la membrane sur la ligne centrale.
  4. Définissez la méthode de recherche de forme « Projection » pour ces surfaces.
  5. Créez les appuis nécessaires pour les bords de la membrane et lancez la recherche de forme.
