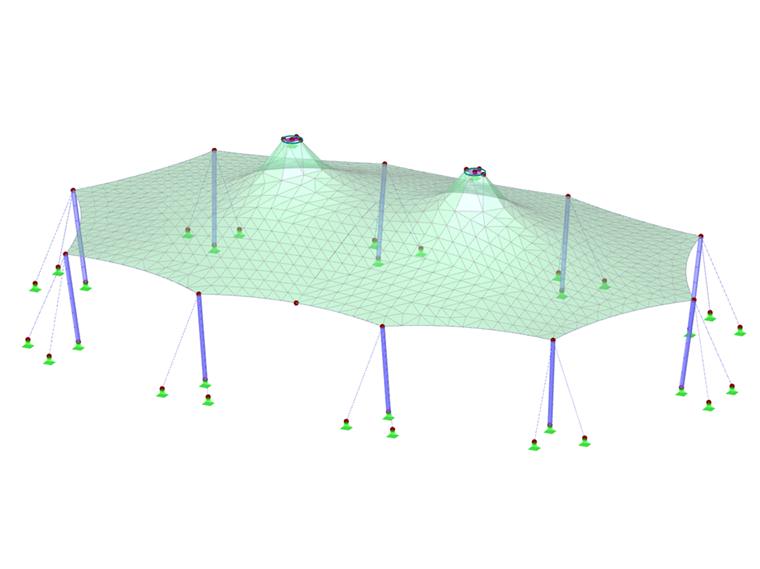

¿Cómo modelo el techo de una tienda con dos puntas de cono?
Respuesta
- Generieren Sie für jeden Kegelbereich eine eigene Membranfläche um die größere Umrandungslinie.
- Integrieren Sie die Öffnung der abgeschnittenen Kegelspitzen in die Grundflächen.
- Richten Sie die Achssysteme der jeweiligen Kegelmembranflächen auf die Zentrumsgerade aus.
- Definieren Sie für die Kegelmembranflächen die Formfindungsmethode "Projektion".
- Lagern Sie die Membranränder ausreichend und starten den Formfindungsprozess.
