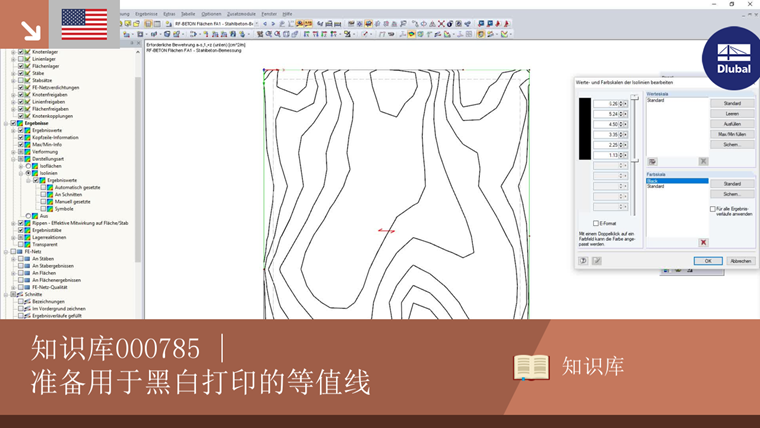

准备用于黑白打印输出的等值线

提示和技巧

FEM计算的结果通常通过结果的图形显示中的等号和等值线记录。在下文中,我们将介绍如何为黑白打印输出准备结果图形。

默认情况下,结果通过最小和最大极值之间的十一个等值线以彩色显示。在“编辑等值线和颜色标度”对话框中,您可以编辑等值线和颜色的数量。对于黑白打印输出,请将等值线的颜色设置为黑色。要查看等值线的值,必须显示各个等值线的注释。在RFEM的显示导航器中,有三个选项可以执行此操作。

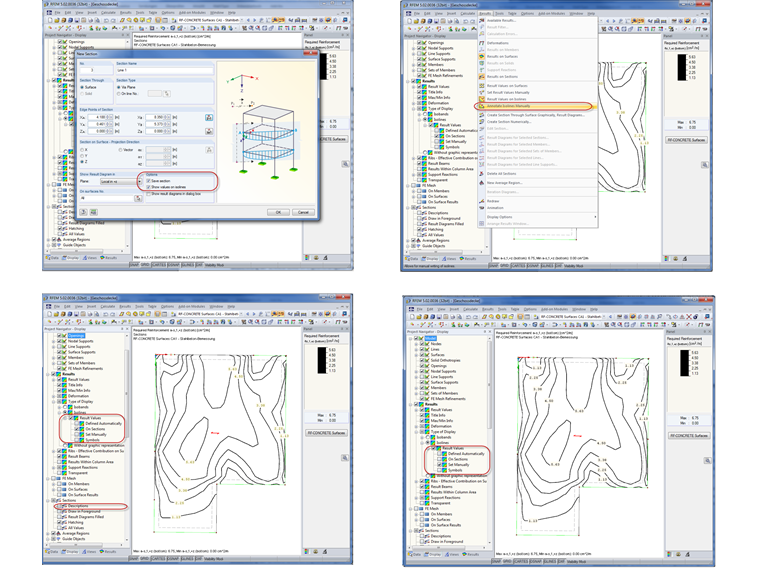

在等值线上自动指定结果值

自动生成的等值线注释始终显示在最陡峭的结果等级中。这可以具有这样的效果:在等值线的小距离的情况下,值重叠。

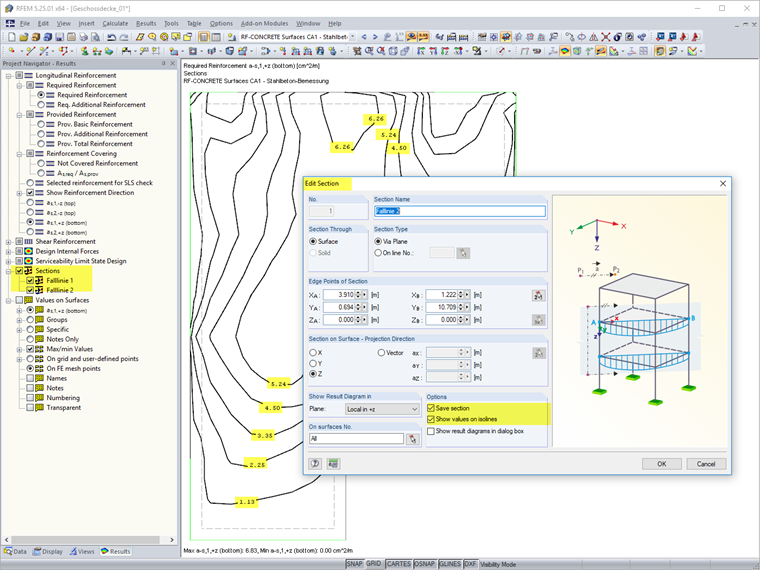

在部分显示结果值

通过定义新的部分来显示等值线的注释,您可以为结果值选择最佳斜率的最佳线。为此,请在定义新部分时选中“在等值线上显示值”复选框。您可以在“结果”导航器中激活或停用最大斜率的各行。要打印等值线,请在结果导航器中取消激活这些部分的注释(参见图)。

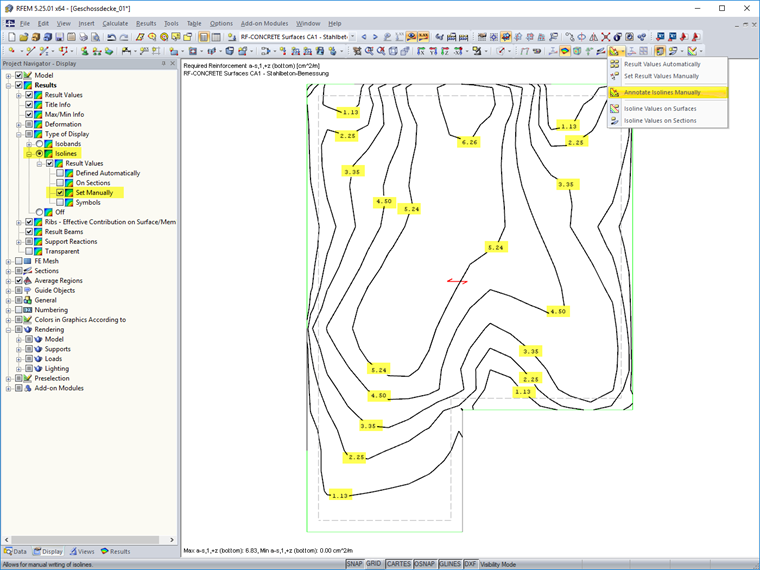

显示手动指定的结果值

通过手动应用的等值线注释,您可以显示每个等值线的值。因此,手动指定的结果值是前面提到的注释选项的最佳添加,因为您可以快速为各个等值线指定其他注释。
