Příprava izolinií pro černo-bílý tisk

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

Výsledky výpočtu MKP se zpravidla dokumentují pomocí izobandů a izolinů v grafickém zobrazení výsledků. V následujícím příspěvku se podíváme na zpracování grafiky výsledků pro černobílý tisk.

Standardně se výsledky zobrazují barevně pomocí jedenácti izolinií mezi minimální a maximální hodnotou. V dialogu "Upravit hodnoty a barevné stupnice izolinií" lze upravit počet izolinií a barev. Pro černobílý tisk nastavte barvu izolinií na černou. Pro zobrazení hodnot jednotlivých izolinií je třeba zobrazit anotace jednotlivých izolinií. V navigátoru Zobrazit v programu RFEM jsou tři možnosti.

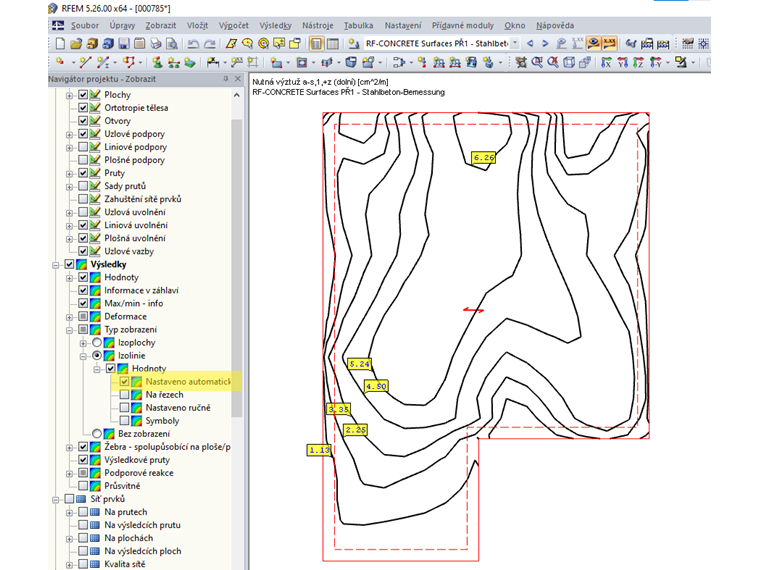

Automatická specifikace výsledných hodnot na izoliniích
Automaticky generované anotace izolinií se zobrazí vždy u nejstrmějšího stupně výsledků. To může vést k tomu, že se při malé vzdálenosti izolinií hodnoty překrývají.

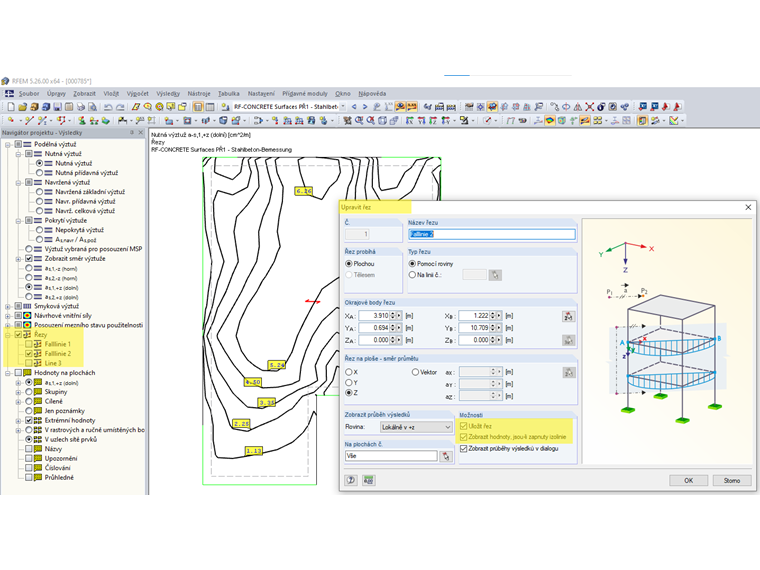

~ Zobrazí výsledné hodnoty v řezech
Prostřednictvím zadání nového řezu pro zobrazení anotací izolinií lze pro výsledné hodnoty vybrat optimální linii největšího sklonu. Za tímto účelem při zadávání nového řezu zaškrtneme políčko „Zobrazit hodnoty na izoliniích“. V navigátoru Výsledky umožňuje aktivovat nebo deaktivovat různé linie největšího sklonu. Při tisku izolinií by se měly v navigátoru Výsledky deaktivovat anotace řezů (viz obrázek).

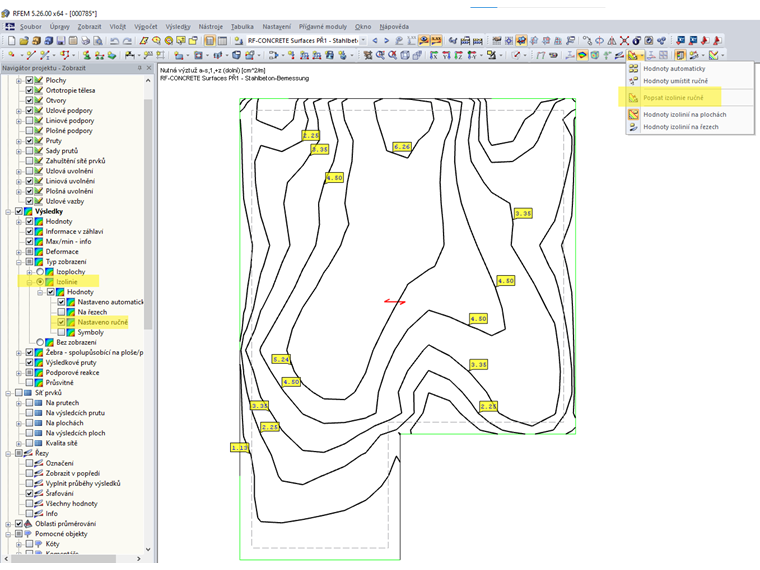

Zobrazení ručně zadaných výsledných hodnot
Pomocí ručně zadaných anolinií izolinií lze zobrazit hodnotu každého jednotlivého izolinie. Ručně zadané výsledné hodnoty tak představují optimální doplněk k oběma výše uvedeným možnostem anotací, protože lze rychle zadat další anotaci k jednotlivým liniím.
