Dlubal RFEM 5 – Préparation des isolignes pour l’impression en noir et blanc

Trucs & Astuces

Les résultats du calcul MEF sont d’habitude documentés à l’aide des isobandes et des isolignes dans l’affichage graphique des résultats. Ci-après, vous verrez la préparation des résultats graphiques pour l’impression en noir et blanc.

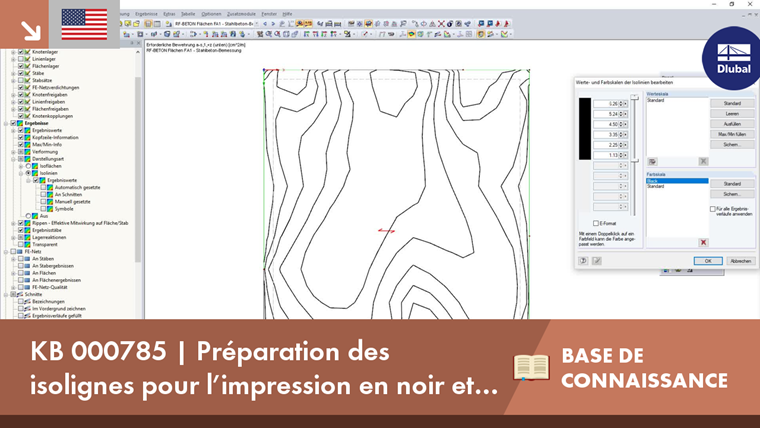

Par défaut, les résultats sont affichés en couleur par onze isolignes entre les valeurs extrêmes min et max. Dans la boîte de dialogue « Modifier la valeur d’isoligne et l’échelle de couleur », vous pouvez modifier le nombre d’isolignes et leurs couleurs. Pour l’impression en noir et blanc, définissez les couleurs des isolignes à noire. Pour voir les valeurs d’isolignes, il est nécessaire d’afficher les annotations des isolignes individuelles. Dans le navigateur Afficher de RFEM, il y a trois options où vous pouvez le faire.

- Spécification automatique des valeurs de résultats aux isolignes

Les annotations automatiquement générées des isolignes sont souvent affichées le longue de l’échelle de résultats. S’il y a de petites distances entre les isolignes, ceci peut causer le chevauchement des valeurs.

- Affichage des valeurs de résultats dans les coupes

A l’aide de la définition d’une nouvelle coupe pour afficher l’annotation des isolignes, vous pouvez sélectionner la ligne optimale d’une pente maximale des valeurs de résultats. Pour le faire, sélectionnez la case à cocher « Afficher les valeurs sur les isolignes » quand vous définissez une nouvelle coupe. Vous pouvez activer ou désactiver différentes lignes dans le navigateur de résultats. Pour imprimer les isolignes, dans le navigateur Résultats, vous devez désactiver les annotations pour les coupes (voir la figure).

- Spécification manuelle des valeurs de résultats

Vous pouvez afficher la valeur de chaque isoligne individuelle et vite spécifier une annotation additionnelle pour les isolignes individuelles.

Plus d’informations sur l’évaluation des résultats et rapport d’impression dans RFEM...

Plus d’informations sur l’évaluation des résultats et rapport d’impression dans RSTAB...

Plus d’informations...
