使用RFEM建模和计算浮体

  • 专题报告

提示和技巧

This article was translated by Google Translator

View original text

为了正确建模和计算浮体(特殊筏,浮筒,浮动码头,挖泥船,浮动房屋,充气岛,浮式起重机,船屋等),需要进行两阶段计算。

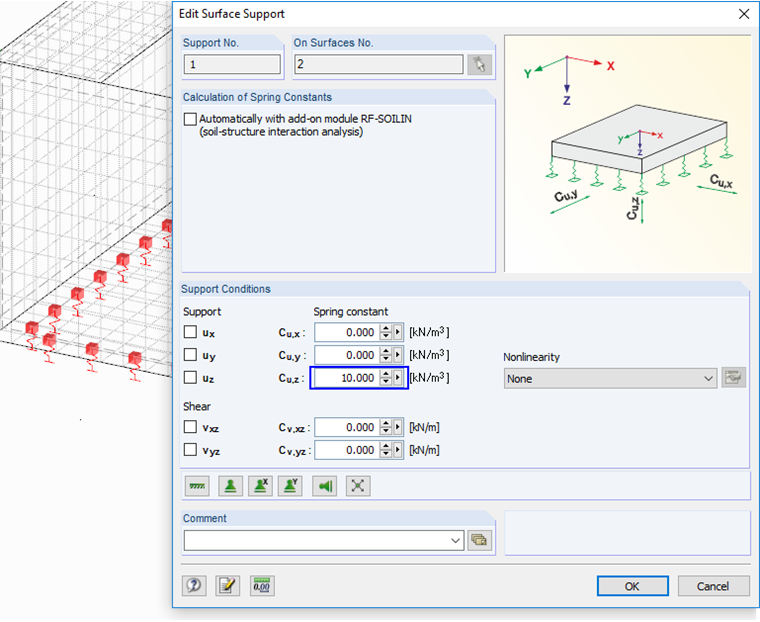

在第一阶段确定浮体的浸入深度。 如果正确确定浸没深度,可以在第二阶段向水线施加横向水压。 浮体的浮力可以通过弹性的基础来考虑。 淹没深度和浮力呈线性关系。 如果边长为1 m的立方体完全浸入水中,则浮力为10 kN。 这意味着底面的弹性地基系数c z = 10 kN /m³。

图片 01 - 弹性支座

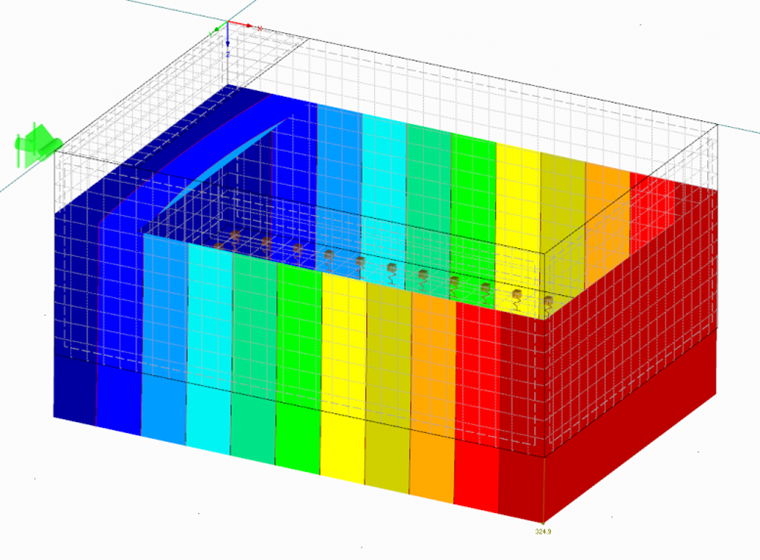

这样就可以确定正确的浸入深度。

[SCHOOL.CITY]

但先决条件是浮体几乎没有扭转,侧壁是垂直的。

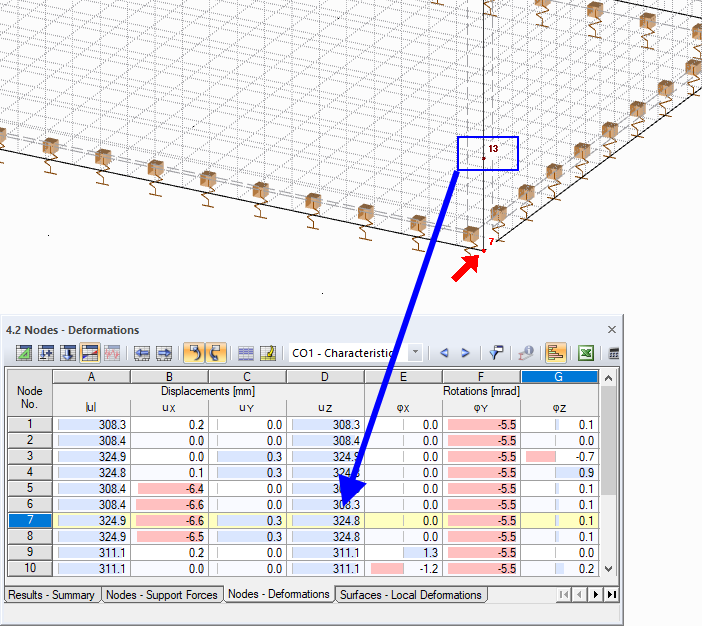

对于每个荷载组合,首先确定浸入深度。 然后在每个荷载组合中增加一个包含相应横向荷载的荷载工况。 在该示例中,创建了具有特征荷载的荷载组合CO 1。 节点5和6的变形u Z = 308 mm,节点7和8的u Z = 325 mm。 为了便于输入荷载,分别在这些位置创建了帮助节点11到14。

图片 01 - 弹性支座

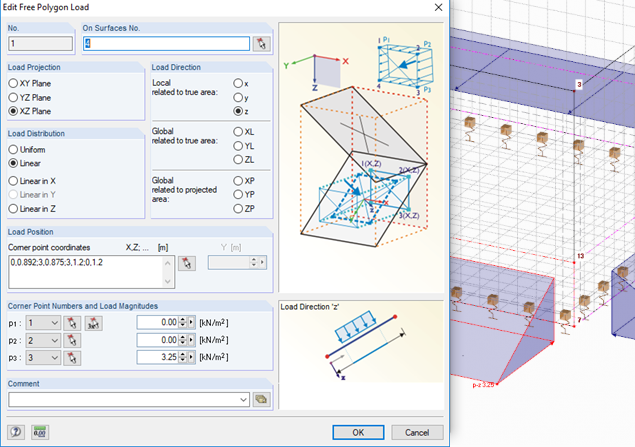

水荷载通过自由多边形荷载施加,为了清楚起见,每个荷载只选择了一个面。 荷载方向为局部z。 这意味着荷载垂直于地面。 荷载分布是线性的。 然后,必须指定三个荷载值。 选择的点始终是荷载为零的水面上的两个点,以及作为第三个点的最深的淹没点,使用的是3.35 kN /m²或3.08 kN /m²。

[THESIS.TITEL]

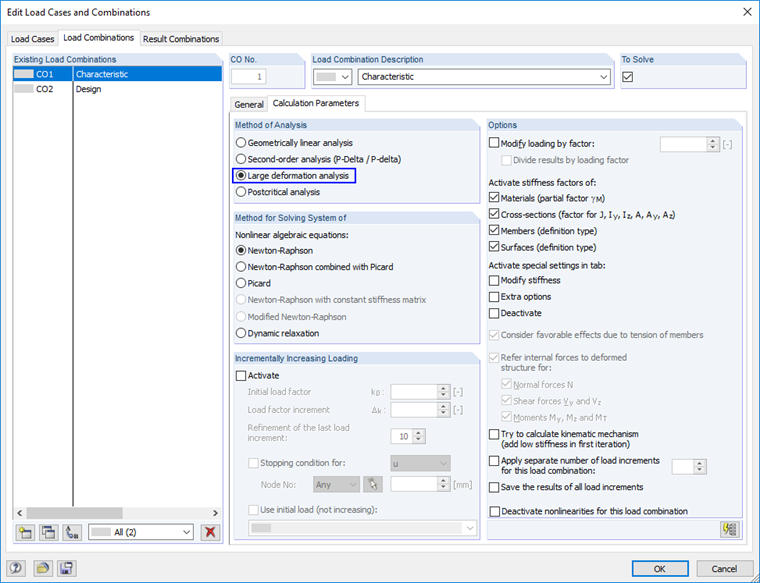

由于变形量相当大,因此在计算荷载组合时进行了较大的变形分析。

图片 01 - 弹性支座

作者

Dipl.-Ing. Frank Faulstich

Dipl.-Ing. Frank Faulstich

Product Engineering & Customer Support

Faulstich先生负责RFEM程序的质量保证,并提供客户支持。

关键词

浮体 木筏 浮桥 船屋
