Modelowanie i obliczanie pływającego obiektu za pomocą programu RFEM

Wskazówki i porady

Aby poprawnie modelować i obliczać pływające ciała (specjalne tratwy, pontony, pływające pomosty, pogłębiarki, pływające domy, pływające wyspy, pływające dźwigi, łodzie mieszkalne itp.), Wymagane jest dwuetapowe obliczenie.

W pierwszym etapie określa się głębokość zanurzenia korpusu pływającego. Jeśli zostanie to poprawnie określone, boczne ciśnienie wody można zastosować do linii wodnej w drugim etapie. Pływalność korpusu pływającego może być brana pod uwagę przez elastyczne podłoże. Głębokość zanurzenia i wyporność są liniowo skorelowane. Jeśli kostka o długości krawędzi 1 m jest całkowicie zanurzona, tworzy pływalność 10 kN. Skutkuje to elastycznym współczynnikiem fundamentu c z = 10 kN / m³, który musi być stosowany w przypadku powierzchni podłogowych.

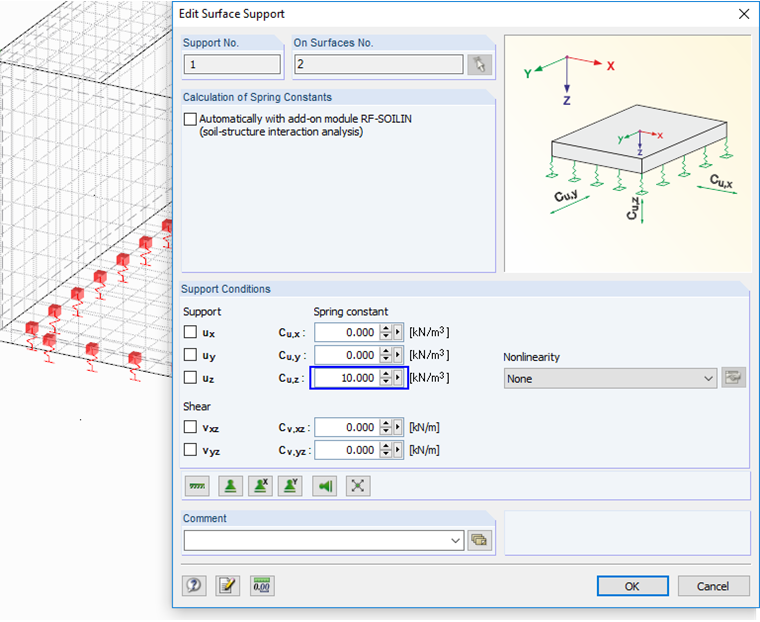

Rysunek 01 - Elastyczna pościel

Umożliwia to już ustalenie prawidłowej głębokości zanurzenia.

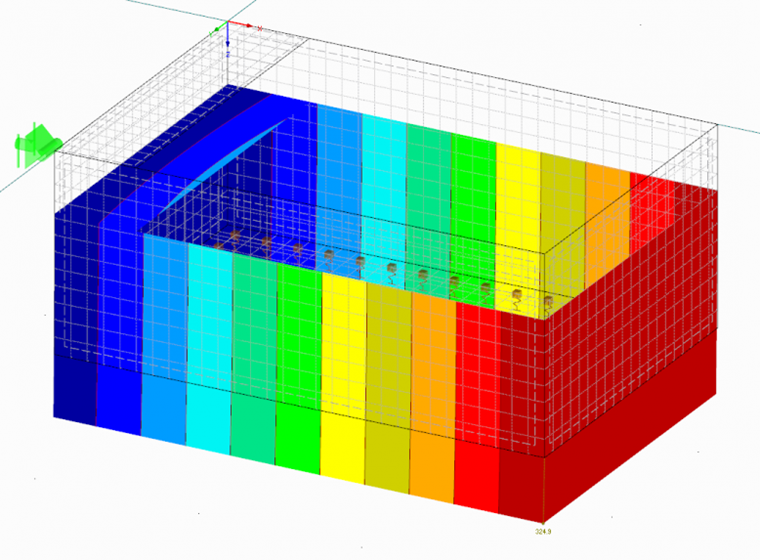

Rysunek 02 - Głębokość zanurzenia pływającego ciała

Warunkiem wstępnym jest jednak to, że pływające ciało wykrzywia się tylko marginalnie, a ściany boczne są pionowe.

Dla każdej kombinacji obciążeń najpierw określana jest głębokość zanurzenia. Następnie do każdej kombinacji obciążeń dodaje się dodatkowy przypadek obciążenia, który odpowiednio zawiera obciążenia boczne. W przykładzie utworzono kombinację obciążenia CO 1 z obciążeniami charakterystycznymi. Odkształcenie u Z = 308 mm jest uzyskiwane dla węzłów 5 i 6, jak również dla u Z = 325 mm dla węzłów 7 i 8. Aby ułatwić wprowadzanie obciążeń, węzły pomocy od 11 do 14 zostały utworzone w każdej lokalizacji.

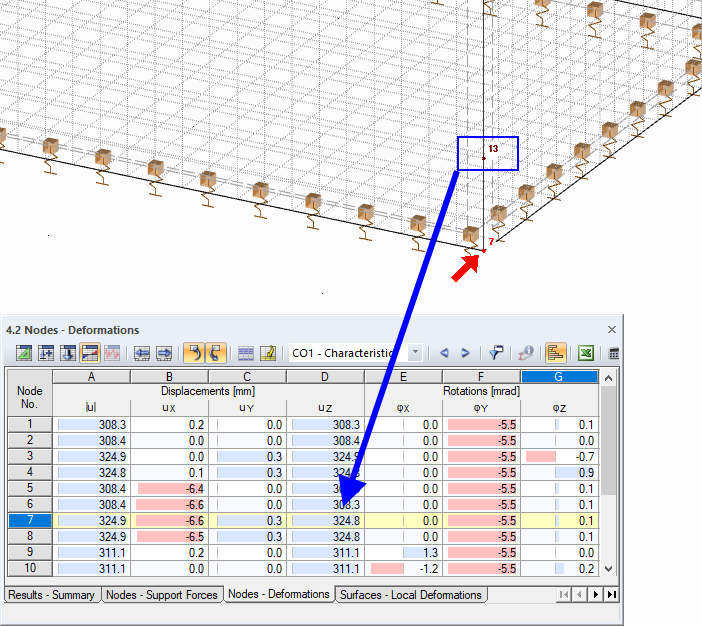

Rysunek 03 - Węzeł pomocniczy dla linii wodnej

Obciążenia wodne były przykładane przez wolne ładunki pologonalne i ze względu na przejrzystość wybrano tylko jedną powierzchnię dla każdego obciążenia. Kierunek obciążenia jest lokalny z. Oznacza to, że obciążenie jest prostopadłe do powierzchni. Rozkład obciążenia jest liniowy. Następnie należy określić trzy wartości obciążenia. Dwa punkty na powierzchni wody, gdzie obciążenie jest zerowy zawsze wybranym, jak i w najgłębiej zanurzonej punktem jako trzeci punkt, nanoszona 3,25 kN / m 2 lub 3,08 kN / m2.

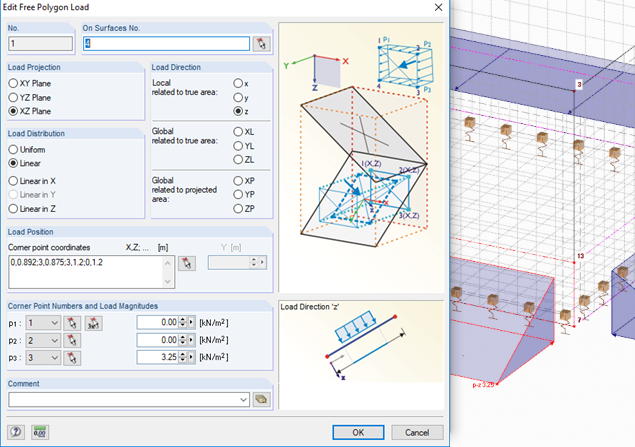

Rysunek 04 - ciśnienie wody

Analizę dużych deformacji ustawiono do obliczania kombinacji obciążeń z powodu stosunkowo dużych odkształceń.

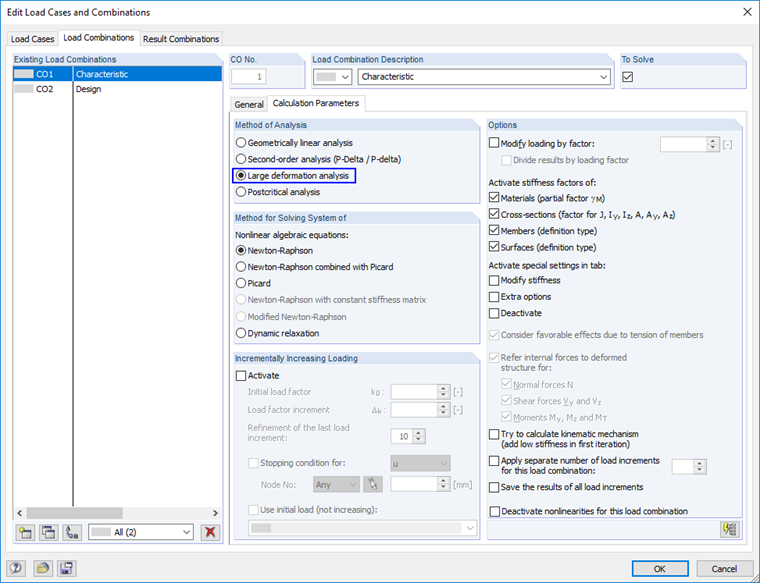

Rysunek 05 - Obliczanie według teorii III. zamówienie
