顺纹设计分析了杆件的受拉和受压、受弯、弯曲和受拉或受压以及受扭和非受扭时的剪力。 设计在应力设计值水平上进行。
对于有屈曲和侧向屈曲危险的构件,程序按照等效杆件法计算并考虑轴心受压、受弯、受压、受压等情况。 内跨和悬臂的挠度在标准和准永久设计情况下计算。
使用独立的设计案例可以对杆件、多杆件和荷载进行灵活和稳定性分析。 对于变截面构件,木纹纤维方向夹角分别考虑在受弯、受拉和受压区域。 如果定义了屋脊,那么模块会按照屋脊进行定义。
顺纹设计分析了杆件的受拉和受压、受弯、弯曲和受拉或受压以及受扭和非受扭时的剪力。 设计在应力设计值水平上进行。
对于有屈曲和侧向屈曲危险的构件,程序按照等效杆件法计算并考虑轴心受压、受弯、受压、受压等情况。 内跨和悬臂的挠度在标准和准永久设计情况下计算。
使用独立的设计案例可以对杆件、多杆件和荷载进行灵活和稳定性分析。 对于变截面构件,木纹纤维方向夹角分别考虑在受弯、受拉和受压区域。 如果定义了屋脊,那么模块会按照屋脊进行定义。
计算完成后,模块在结果表格中显示结果。 因为列出了每个中间值,所以整个设计验算一目了然。 用户可以按荷载工况、截面、杆件集和杆件对结果进行排序。
如果分析失败,可以在优化过程中修改受影响的截面。 优化后的截面可以导入到 RFEM/RSTAB 中进行重新计算。
在 RFEM/RSTAB 模型中,利用率用不同的颜色表示。 这样,您可以快速识别截面的临界区域或尺寸过大的区域。 此外,通过显示在单根或多杆件上的结果图可以确保进行目标评估。
除了在表格中显示的输入和结果数据外,还可以将所有图形添加到打印报告中。 因此可以保证文档编制的准确性和准确性。
顺纹设计分析了杆件的受拉和受压、受弯、弯曲和受拉或受压以及受扭和非受扭时的剪力。 设计在应力设计值水平上进行。
对于有屈曲和侧向屈曲危险的构件,程序按照等效杆件法计算并考虑轴心受压、受弯、受压、受压等情况。 内跨和悬臂的挠度在标准和准永久设计情况下计算。
使用独立的设计案例可以对杆件、多杆件和荷载进行灵活和稳定性分析。 对于变截面构件,木纹纤维方向夹角分别考虑在受弯、受拉和受压区域。 如果定义了屋脊,那么模块会按照屋脊进行定义。

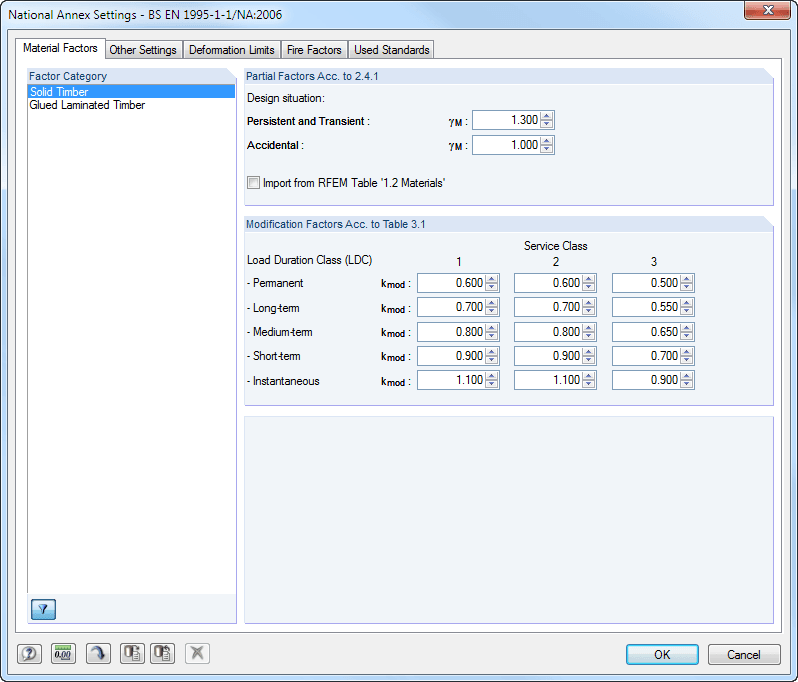

打开附加模块后,需要为承载能力极限状态、正常使用极限状态和抗火验算选择杆件/多杆件、荷载工况、荷载或结果组合。 在 RFEM/RSTAB 中的材料是预设的,可以在 RF-/TIMBER Pro 中进行调整。 材料库中包含了相应规范中列出的材料属性。
检查截面后,由模块确定荷载持续时间等级 (LDC) 和使用等级 (SECL)。 可以将它们分配给选定的荷载工况和杆件。
“组合截面”可以由不同的材料组成。 附加模块 RF-/TIMBER Pro 进行设计时考虑偏移的中性轴(半刚性截面)。 变形分析需要相关杆件和多杆件的参考长度。 此外,您可以定义挠度的特定方向、初弯曲和梁的类型。
