RF-TIMBER Pro | progettazione

Dopo il calcolo, il modulo visualizza i risultati in tabelle di risultati chiaramente disposte. Ogni valore intermedio è elencato, rendendo trasparenti le verifiche. I risultati sono ordinati per caso di carico, sezione trasversale, set di aste e aste.

Se l'analisi non riesce, le sezioni trasversali interessate possono essere modificate in un processo di ottimizzazione. È anche possibile trasferire le sezioni trasversali ottimizzate a RFEM/RSTAB per un nuovo calcolo.

Il tasso di lavoro è rappresentato con colori diversi nel modello RFEM/RSTAB. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale. Inoltre, i diagrammi dei risultati visualizzati sull'asta o sul set di aste garantiscono una valutazione mirata.

Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata.

La verifica della resistenza della sezione trasversale analizza la trazione e la compressione lungo la fibratura, la flessione, la flessione e la trazione/compressione, nonché la resistenza a taglio dovuta alla forza di taglio con e senza torsione. Le verifiche procedono al livello dei valori di tensione di progetto.

Per la progettazione di componenti strutturali esposti a rischio di instabilità ed instabilità flesso-torsionale, secondo il metodo dell'asta equivalente, il programma considera la compressione assiale, la flessione con o senza forza di compressione, così come la flessione e la trazione. L'inflessione delle campate interne e degli sbalzi è determinata in situazioni di progetto caratteristiche o quasi-permanenti.

Casi di verifica separati consentono un'analisi flessibile e di stabilità di aste, set di aste e di carichi. Nel caso di aste rastremate, l'angolo di taglio rispetto alla fibratura è considerato nella zona di tenso-flessione e compressione flessione. Se vi è un colmo definito, il modulo esegue la verifica del colmo come opzione aggiuntiva.

Dopo aver aperto il modulo aggiuntivo, è necessario selezionare le aste/set di aste, i casi di carico, le combinazioni di carico o di risultati per lo stato limite ultimo, lo stato limite di esercizio e la verifica della resistenza al fuoco. I materiali di RFEM/RSTAB sono preimpostati e possono essere modificati in RF-/TIMBER Pro. Le proprietà del materiale indicati nella rispettiva normativa sono memorizzati nella libreria.

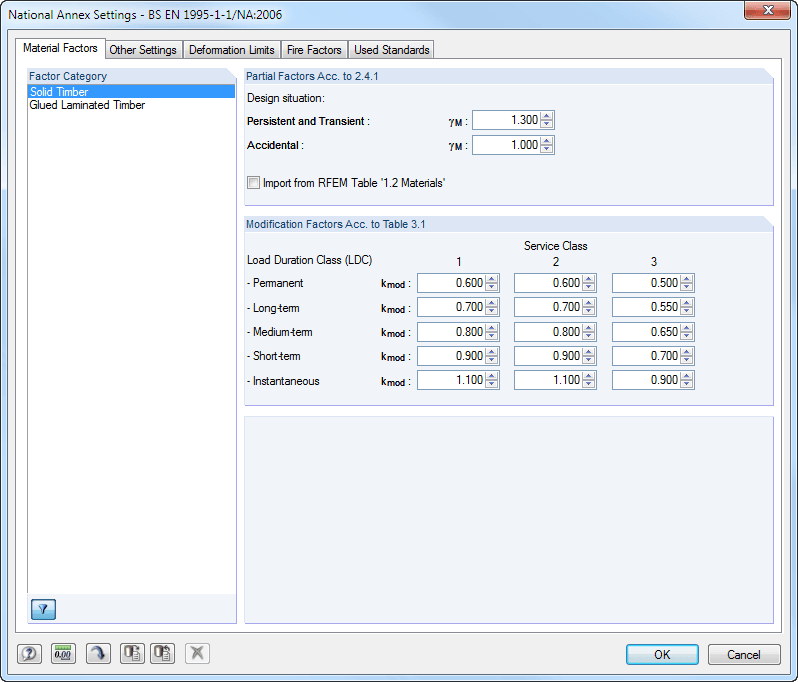

Dopo il controllo della sezione trasversale, il modulo determina le classi di durata del carico (LDC) e le classi di servizio (SECL). È possibile assegnarli ai casi di carico e alle aste selezionati.

Le sezioni trasversali combinate possono essere costituite da vari materiali. Il modulo aggiuntivo RF-/TIMBER Pro esegue progetti considerando l'asse neutro spostato (nel caso di sezioni trasversali semirigide). Per l'analisi degli spostamenti generalizzati, vengono specificate le lunghezze di riferimento delle aste e dei set di aste pertinenti. Quindi, è possibile considerare la direzione degli spostamenti, la contro freccia e il tipo di trave.
