RF-Timber Pro | Dimenzování,

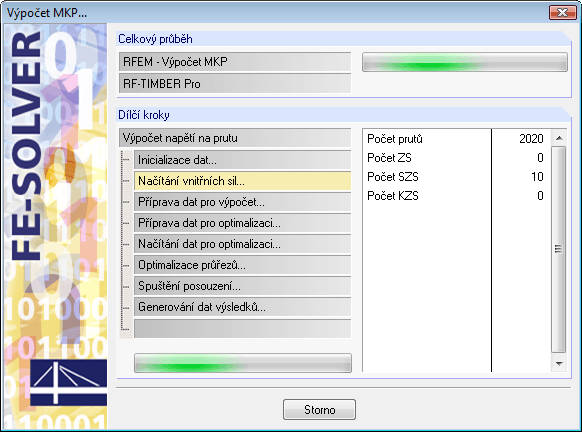

Po výpočtu modul zobrazí výsledky v přehledných tabulkách výsledků. Zobrazí se také všechny mezihodnoty, a výpočty jsou tedy ověřitelné. Výsledky jsou seřazeny podle zatěžovacích stavů, průřezů, sad prutů a prutů.

Pokud se analýza nezdaří, lze příslušné průřezy upravit v procesu optimalizace. Optimalizované průřezy lze převést do programu RFEM/RSTAB pro opětovné posouzení.

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace.

Při posouzení se posuzuje tah a tlak podél vláken, ohyb, ohyb a tah nebo tlak a smyk od posouvající síly s kroucením a bez kroucení. Posouzení probíhá na úrovni návrhových hodnot napětí.

Pro posouzení prutů vystavených vzpěru nebo klopení podle metody náhradního prutu uvažuje program osový tlak, ohyb s tlakem a bez tlaku a ohyb s tahem. Průhyb vnitřních polí a konzol se stanoví v charakteristických a kvazistálých návrhových situacích.

Samostatné návrhové případy umožňují stabilitní a flexibilní analýzu vybraných prutů, sad prutů a zatížení. V případě prutů s náběhem se zohlední úhel řezu vůči vláknům v oblastech tahu a tlaku za ohybu. Přídavný modul dodatečně provede posouzení vrcholu, je-li definován.

Po otevření přídavného modulu je třeba vybrat pruty/sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti. Materiály z programu RFEM/RSTAB jsou již přednastaveny a lze je upravit v modulu RF-/TIMBER Pro. Rozsáhlá databáze obsahuje materiálové charakteristiky podle příslušné normy.

Po kontrole průřezu modul určí třídy trvání zatížení (TTZ) a třídy provozu (TP). Můžeme je přiřadit vybraným zatěžovacím stavům a prutům.

Složené průřezy mohou tvořit různé materiály. Přídavný modul RF-/TIMBER Pro provádí posouzení s posunutou neutrální osou (v případě ohebných složených průřezů). Analýza deformací vyžaduje vztažné délky příslušných prutů a sad prutů. Přitom lze zohlednit směr deformace, nadvýšení a typ nosníku.
