计算得出的荷载可以很容易地传递到 RFEM/RSTAB 中用于与其他荷载工况进行叠加。 所有的模块数据都包含在 RFEM/RSTAB 计算书中。
报告的内容和范围可以根据不同的设计需要进行选择。
您有什么问题想问的吗？
常见问题和解答 (FAQ)
长度: 00:00:29 min
常见问题和解答 (FAQ)
长度: 00:00:23 min
常见问题和解答 (FAQ)
长度: 00:00:48 min
常见问题和解答 (FAQ)
长度: 00:00:55 min
常见问题和解答 (FAQ)
长度: 00:00:40 min
常见问题和解答 (FAQ)
长度: 00:00:11 min
长度: 00:00:06 min
产品功能
长度: 00:01:42 min
常见问题和解答 (FAQ)
长度: 00:01:33 min
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
在 RWIND 中建模 Kármán 涡街
在 RFEM 6 中可以将所选对象（以及整个结构）保存为块，然后在其他模型中重复使用。 可以区分三种类型的块： 非参数化、参数化和动态块（通过 JavaScript）。 本文将重点介绍第一种块类型（非参数化）。
Im Folgenden wird die Erstellung eines benutzerdefinierten Antennenträgers für die Verwendung in RF-/MAST Anbauten genauer beschrieben.
以下技术文章介绍了在附加模块 RF-/TOWER 中为四面塔架创建用户自定义平台的方法。 首先，从一个 3D 类型的空模型开始定义四个节点。 Die Nummerierung und die Position dieser Knoten sind hierbei sehr wichtig.
计算得出的荷载可以很容易地传递到 RFEM/RSTAB 中用于与其他荷载工况进行叠加。 所有的模块数据都包含在 RFEM/RSTAB 计算书中。
报告的内容和范围可以根据不同的设计需要进行选择。

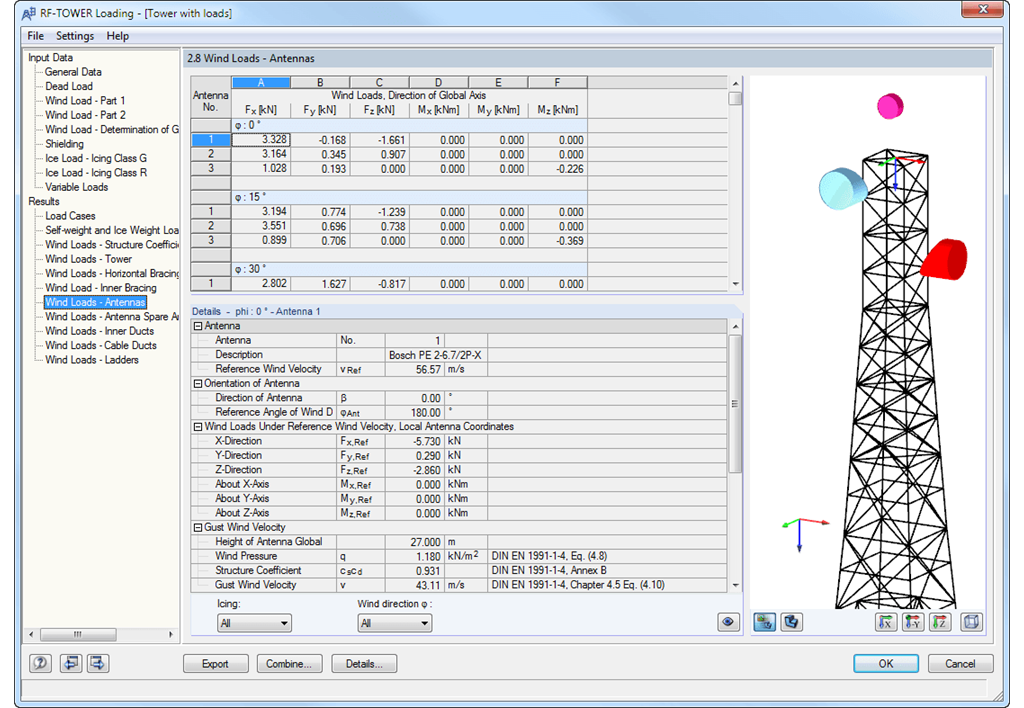

生成荷载后，可以在表格中进行检查。 输出包括关于生成的荷载工况以及自重、风荷载和覆冰荷载的所有信息。 所有荷载都在结构和设备部分中列出。
附加模块 RF-/TOWER Loading 满足 DIN EN 1991-1-4/DIN EN 1993-3-1、DIN 1055-4、DIN 4131:1991-11 和 DIN V 4131:2008-09 中的要求。 这些规范包括自重荷载、风荷载、维护/技术人员荷载和覆冰荷载（ISO 12494 或 DIN 1055-5）以及可变荷载。 标准规范可以预先保存或者可以在数据库中找到。
为了按照欧洲规范，可以使用以下国家的国家附录 (NA) 来生成风荷载：
-
DIN EN 1991-1-4（德国） -
CSN EN 1994-1-4（捷克） -
NA-CYS EN 1991-1-4（塞浦路斯） -
DK EN 1991-1-4（丹麦） -
NBN EN 1991-1-4（比利时） -
NEN EN 1991-1-4（荷兰） -
NF EN 1991-1-4（法国） -
SFS-EN 1991-1-4（芬兰） -
SIST EN 1991-1-4（斯洛文尼亚） -
SR EN 1991-1-4（罗马尼亚） -
SS EN 1991-1-4（新加坡） -
SS-EN 1991-1-4（瑞典） -
STN EN 1991-1-4（斯洛伐克） -
UNI EN 1991-1-4（意大利）
可以生成单独的荷载情况： 风压、风向或覆冰荷载可以手动设置，或从表格导入。
Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- 考虑塔架自重，包括设备
- 风荷载分布在塔架迎风面和背风面或者用户定义风荷载分布
- 计算塔架和设备的风荷载也要考虑容易振动的结构（阵风响应系数）
- 平台上分配面荷载和集中荷载
- 可以折减选择目标上的总风荷载
- 计算结冰等级 G 和 R，并且预先设置的冰厚度和冰层长度的冰荷载
- 由面荷载和维修荷载生成可变荷载工况
