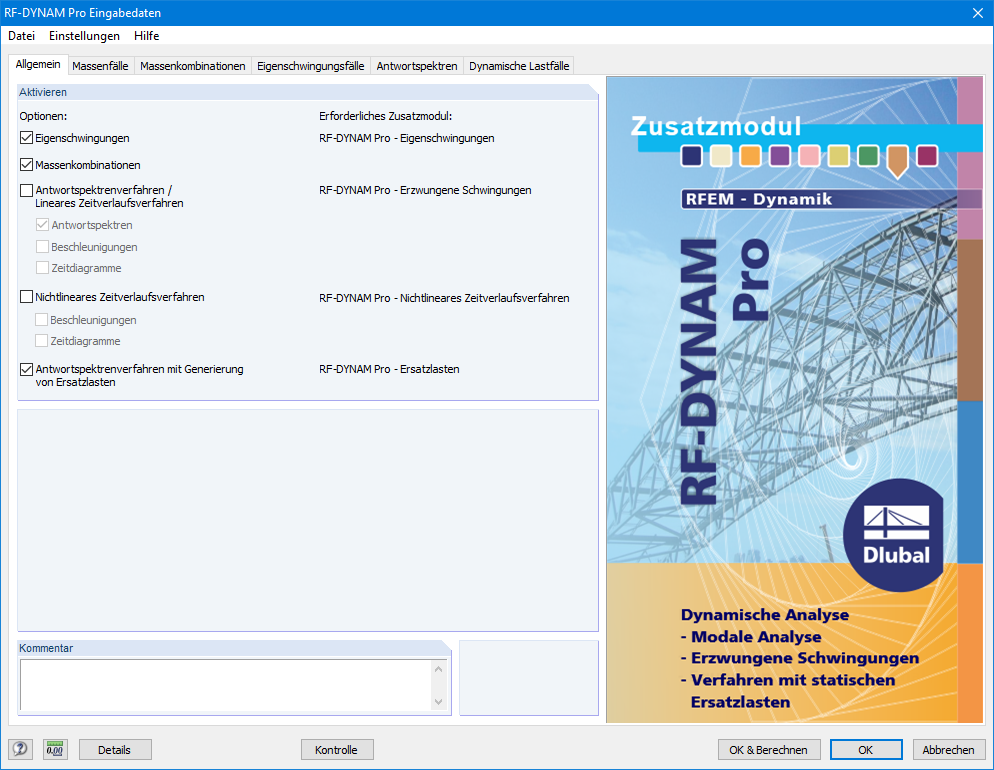

Mit RF-/DYNAM Pro Ersatzlasten ist es möglich, eine Ersatzlastberechnung anhand des multimodalen Antwortspektren-Verfahrens zu durchzuführen. Im dargestellten Beispiel wurde dies für einen Mehrmassenschwinger durchgeführt.
反应谱分析是抗震设计中最常见的一种设计方法。 这种方法有很多优点。 最重要的是简化： 它使地震作用的复杂性简化到使得地震分析可以容易进行的程度。 这种方法的缺点是结构过于简化，会丢失大量的信息。 为了克服这个缺点，一种方法是在组合模态响应时使用等效线性组合。 本文通过一个示例来介绍该选项。
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Gerade Zugstäbe werden in der Praxis sehr häufig verwendet. Wie diese näherungsweise in einer dynamischen Analyse korrekt abgebildet werden können, soll in diesem Beitrag gezeigt werden.
抗震规范中规定了在简化和多振型反应谱分析中必须应用的规则。 这些规则描述了以下一般程序： 楼层的质量必须移动一定的偏心，从而产生扭矩。
![将建筑物简化为悬臂结构。 各个质量点代表该楼板。 在(a)点由(a)点引起的挠度转换为等效弯矩或剪力矩[2]]](/zh/webimage/009762/467694/01-de-png.png?mw=350&hash=d9822b6f398f12dfbe5ade0e1b85cf57c27573ab)
- 符合不同规范的反应谱
- 执行以下规范规范：
-
EN 1998-1:2010 + A1:2013（欧盟） -
DIN 4149:1981-04（德国） -
DIN 4149:2005-04（德国）
-
IBC 2000（美国） -
IBC 2009-ASCE/SEI 7-05(美国)
-
IBC 2012/15 - ASCE/SEI 7-10（美国）
-
IBC 2018 - ASCE/SEI 7-16（美国）
-
ÖNORM B 4015:2007-02（奥地利） -
NTC 2018（意大利） -
NCSE-02（西班牙） -
SIA 261/1:2003（瑞士） -
SIA 261/1:2014（瑞士）
-
SIA 261/1: 2020（瑞士）
-
OG 23089 + OG 23390（土耳其） -
SANS 10160-4 2010（南非） -
SBC 301:2007（沙特阿拉伯） -
GB 50011 - 2001（中国） -
GB 50011 - 2010（中国）
-
NBC 2015（加拿大） -
DTR BC 2-48 (阿尔及利亚) -
DTR RPA99（阿尔及利亚）
-
CFE Sismo 08（墨西哥） -
CIRSOC 103（阿根廷） -
NSR - 10（哥伦比亚） -
IS 1893:2002（印度） -
AS1170.4（澳大利亚） -
NCh 433 1996（智利）
-
- 提供以下 EN 1998-1 国家附录：
-
DIN EN 1998-1/NA:2011-01（德国）
-
ÖNORM EN 1991-1-1:2011-09（奥地利）
-
NBN - ENV 1998-1-1： 2002 NAD-E/N/F（比利时） -
ČSN EN 1998-1/NA:2007（捷克） -
NF EN 1998-1-1/NA:2014-09（法国） -
UNI-EN 1991-1-1/NA:2007（意大利）
-
NP EN 1998-1/NA:2009（葡萄牙） -
SR EN 1998-1/NA:2004（罗马尼亚） -
STN EN 1998-1/NA:2008（斯洛伐克） -
SIST EN 1998-1:2005/A101:2006（斯洛文尼亚） -
EN 1998-1/NA:2004 (塞浦路斯) -
NA - BS EN 1998-1:2004:2008（英国） - NS-EN 1998-1:2004 + A1:2013/NA:2014 (挪威)
-
- 用户定义的反应谱
- 方向相关反应谱法
- 反应谱中相关的模态可以手动或自动选择 (适用规范 EC 8 中的 5%)
- 生成的等效静荷载可以导出到荷载工况中，分别对每个振型分量和每个方向
- Result combinations by modal superposition (SRSS and CQC rule) and direction superposition (SRSS or 100%/30% rule)
- 可以显示基于主特征模态的结果的符号
程序会根据相关的特征值和激振方向分别生成等效静荷载。 导出的静力荷载工况可以在 RFEM/RSTAB 中进行线性静力分析。
用户可以使用等效荷载分析计算生成荷载工况和结果组合。 荷载工况包括生成的等效荷载，然后在结果组合中进行叠加。 首先，将振型贡献按照 SRSS 或 CQC 准则进行叠加。 可以基于主振型得到带符号的结果。
然后，地震作用方向分量通过 SRSS 组合或 100%/30% 规则进行组合。
所选规范的相关输入参数，程序会根据规范提出建议。 也可以手动输入反应谱。 动力荷载工况定义了反应谱效应的一个方向和与分析相关的结构特征值。
