RX-TIMBER Roof | 设计

如果计算规则的结构，输入通常并不复杂，但非常耗时。 输入的自动化可以节省宝贵的时间。 本例中的任务是将房屋的楼层视为独立的施工阶段。 必须使用 C# 程序输入，这样用户就不必手动输入各个楼层的元素。

通过我们的网络服务，用户可以使用不同的编程语言与 RFEM 6 和 RSTAB 9 进行通信。 Dlubal 的高级函数(HLF)允许您扩展和简化网络服务的功能。 根据 RFEM 6 和 RSTAB 9，使用我们的网络服务可以让工程师的工作变得更轻松和更快。 您可以试用后自己验证软件的优越性。 本教程通过一个简单的示例向您展示如何使用 C#library。

模态相关系数是线性稳定性分析的结果，它定性地描述了单个杆件在特定本征模态中的参与程度。

用户可以通过以下方式对屋顶进行建模。 图形表示便于几何输入。 更改会被自动更新。

此外，还可以考虑支座位置处的截面弱化问题。 用户还可以选择是否对椽侧进行支座反力计算。

永久荷载（例如屋盖结构）可以通过钢筋混凝土结构和可扩展的材料库进行输入。 可以分别输入悬臂和箍筋荷载。 RX-TIMBER Purlin 模块中集成的生成器可以方便地生成各种风荷载和雪荷载。 用户可以手动添加集中荷载和均布荷载。

荷载工况可以图形方式显示，并按照欧洲规范 EC 5 叠加在自动生成的荷载组合中。 对于稳定性和正常使用极限状态设计，您可以手动更改数据，例如，对于悬臂梁（屋面悬挑），则需要忽略SLS。

• 设计以下类型的屋面：
  • 平屋面
  • 单坡屋面
  • 双坡屋面(对称/不对称)
• Definition of throughput fallen's being enabled and free selection of freedom（附加自由定义支座和铰的弹簧刚度）
• 最多布置5个领梁/连接梁，包括双坡屋面的中间支座
• 自动生成风荷载和雪荷载
• 自动生成承载能力极限状态和正常使用极限状态以及抗火验算所需的组合
• 对于按照欧洲规范 EC 5 (EN 1995) 设计，有以下国家附录可供使用：
  • 德国 DIN EN 1995-1-1/NA:2013-08（德国）
  • NBN EN 1995-1-1/ANB:2012-07（比利时）
  • BDS EN 1995-1-1/NA:2012-02（保加利亚）
  • DK EN 1995-1-1/NA:2011-12（丹麦）
  • SFS EN 1995-1-1/NA:2007-11（芬兰）
  • NF EN 1995-1-1/NA:2010-05（法国）
  • I S. EN 1995-1-1/NA:2010-03（爱尔兰）
  • UNI EN 1995-1-1/NA:2010-09（意大利）
  • NEN-EN 1995-1-1/NB:2007-11（荷兰）
  • ÖNORM B 1995-1-1:2015-06（奥地利）
  • PN EN 1995-1-1/NA:2010-09（波兰）
  • SS EN 1995-1-1（瑞典）
  • STN EN 1995-1-1/NA:2008-12（斯洛伐克）
  • SIST EN 1995-1-1/A101:2006-03（斯洛文尼亚）
  • CSN EN 1995-1-1:2007-09（捷克）
  • BS EN 1995-1-1/NA:2009-10（英国）
  • CYS EN 1995-1-1/NA:2011-02（塞浦路斯）
• 带有说明性图形的简单几何输入
• 在椽条的底部输入带有木纹的变截面悬臂梁
• 庞大的材料库，用户可通过自定义材料进行扩展
• 计算利用率、支座反力和变形
• 结果表中的颜色参考尺度
• 数据直接导出到 MS Excel
• 程序语言：英语、德语、捷克语、意大利语、西班牙语、法语、葡萄牙语、波兰语、中文、荷兰语和俄语
• 可验证的计算书，包括所有必要的设计计算。 打印报告有多种输出语言；德语、法语、意大利语、西班牙语、俄语、捷克语、波兰语、葡萄牙语、中文和荷兰语。

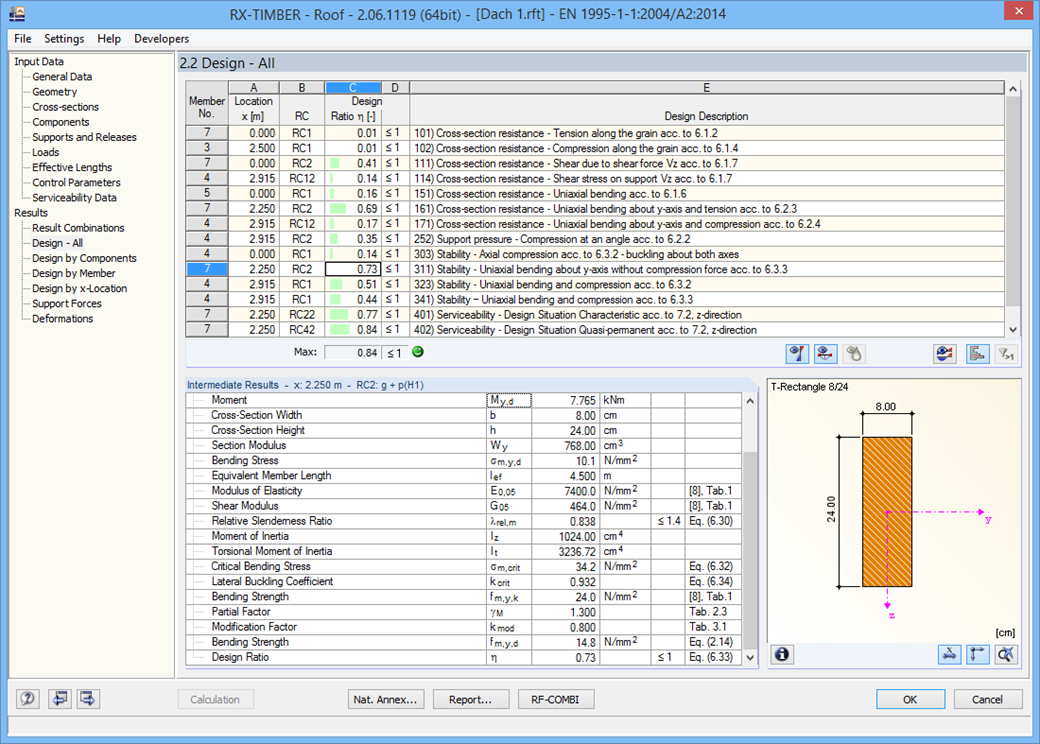

在附加模块 RX-TIMBER Roof 中，您可以设置以下计算设置： *选择要进行的设计（承载能力极限状态、正常使用极限状态、抗火承载力）

• 设置是否显示支座反力和变形等计算结果
• 调整设置正常使用极限状态验算时的极限值
• 按照简化计算方法设置抗火验算时的计算参数
• 按照 EN 1995-1-1，第 3.2 章节的规定提高材料强度
