RX-HOLZ Dach | Bemessung

Zur Modellierung des Daches stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert.

Des Weiteren lassen sich Querschnittsschwächungen (Sparrenkerven) an den Auflagern berücksichtigen. Optional kann gesteuert werden, ob ein Nachweis der Auflagerpressung auf Sparrenseite berechnet werden soll.

Für die Eingabe der ständigen Lasten (z. B. Dachaufbau) kann eine umfangreiche erweiterbare Materialbibliothek genutzt werden. Die Lasten auf Kragträgern sowie Kehlbalken/Zangen lassen sich separat eingeben. Als sehr komfortabel erweisen sich die integrierten Generierer zur Erzeugung der diversen Wind- und Schneelastfälle. Es können manuell beliebige Punkt- und Streckenlasten ergänzt werden.

Die Lastfälle werden zur Kontrolle grafisch angezeigt und gemäß EC 5 automatisch in Kombinationen überlagert. Die Eingabe wird somit auf ein Minimum reduziert.Für Stabilitäts- und Gebrauchstauglichkeitsnachweise können die Vorgaben manuell geändert werden, um z. B. für die Kragträger (Dachüberstand) den Nachweis im GZG zu ignorieren.

• Bemessung folgender Dachformen:
  • Flachdach
  • Pultdach
  • Satteldach (symmetrisch/unsymmetrisch)
• Definition zusätzlicher Auflager mit freier Wahl der Freiheitsgrade (zusätzlich können Weg- und Drehfedersteifigkeiten der Auflager und Gelenke frei definiert werden)
• Anordnung von bis zu fünf Kehlbalken/Zangen inklusive Zwischenlager für Satteldächer
• Automatische Generierung der Wind- und Schneelasten
• Automatische Bildung der notwendigen Kombinationen für Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise (zusätzlich lassen sich eine Vielzahl an Stab- und Knotenlasten definieren)
• Im EC 5 (EN 1995) stehen aktuell die folgenden Nationalen Anhänge zur Verfügung:
  • Deutschland DIN EN 1995-1-1/NA:2013-08 (Deutschland)
  • NBN EN 1995-1-1/ANB:2012-07 (Belgien)
  • BDS EN 1995-1-1/NA:2012-02 (Bulgarien)
  • DK EN 1995-1-1/NA:2011-12 (Dänemark)
  • SFS EN 1995-1-1/NA:2007-11 (Finnland)
  • NF EN 1995-1-1/NA:2010-05 (Frankreich)
  • I.S. EN 1995-1-1/NA:2010-03 (Irland)
  • UNI EN 1995-1-1/NA:2010-09 (Italien)
  • NEN EN 1995-1-1/NB:2007-11 (Niederlande)
  • ÖNORM B 1995-1-1:2015-06 (Österreich)
  • PN EN 1995-1-1/NA:2010-09 (Polen)
  • SS EN 1995-1-1 (Schweden)
  • STN EN 1995-1-1/NA:2008-12 (Slowakei)
  • SIST EN 1995-1-1/A101:2006-03 (Slowenien)
  • CSN EN 1995-1-1:2007-09 (Tschechische Republik)
  • BS EN 1995-1-1/NA:2009-10 (Vereinigtes Königreich)
  • CYS EN 1995-1-1/NA:2011-02 (Zypern)
• Einfache Geometrieeingabe mit unterstützenden Grafiken
• Eingabe gevouteter Kragarme mit Faseranschnitt an der Unterseite der Sparren
• Umfangreiche Materialbibliothek, welche benutzerdefiniert erweitert werden kann

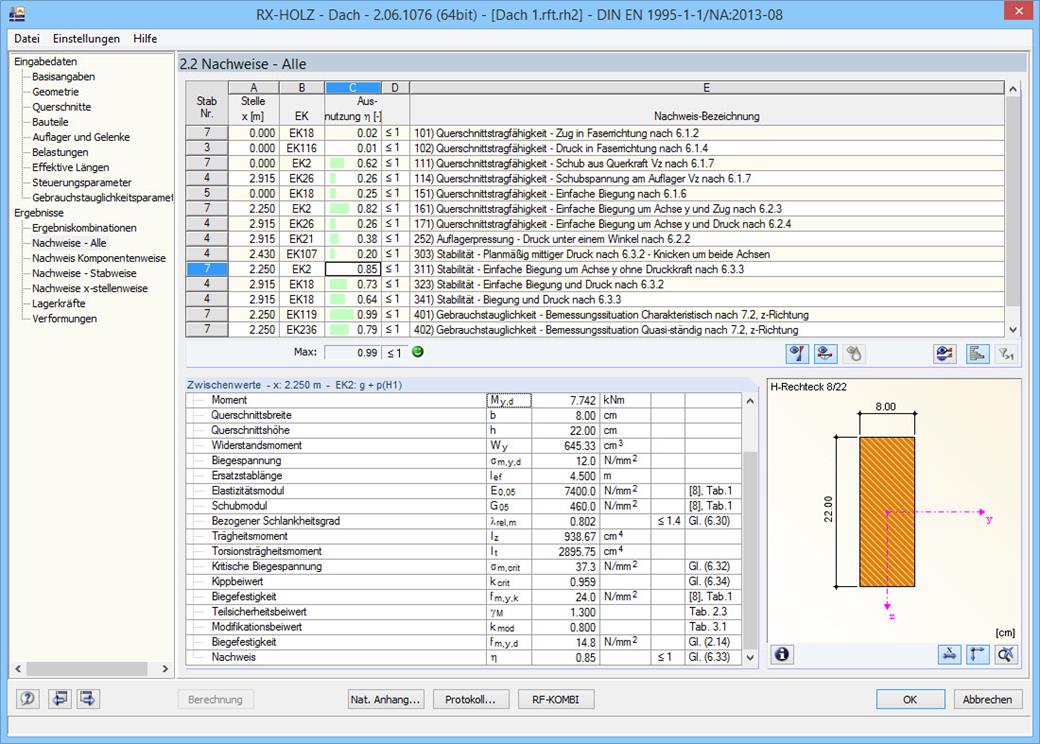

• Ermittlung der Nachweisquotienten, Lagerkräfte und Verformungen
• Farbige Bezugsskalen in den Ergebnismasken
• Direkter Datenexport zu MS-Excel
• Programmsprachen Deutsch, Englisch, Tschechisch, Italienisch, Spanisch, Französisch, Portugiesisch, Polnisch, Chinesisch, Niederländisch und Russisch
• Prüffähiges Ausdrucksprotokoll mit allen erforderlichen Nachweisen. Als Ausgabesprachen stehen viele Sprachen zur Verfügung u. a. Deutsch, Englisch, Französisch, Italienisch, Spanisch, Russisch, Tschechisch, Polnisch, Portugiesisch, Chinesisch, Niederländisch.

Im RX-HOLZ Dach können nachfolgende Berechnungsvorgaben eingestellt werden: *Auswahl der Nachweise, die geführt werden sollen (GZT, GZG, Brandfall)

• Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
• Anpassung der empfohlenen Grenzwerte im Nachweis der Gebrauchstauglichkeit
• Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren
• Erhöhung der Festigkeiten gemäß EN 1995-1-1, Kapitel 3.2
