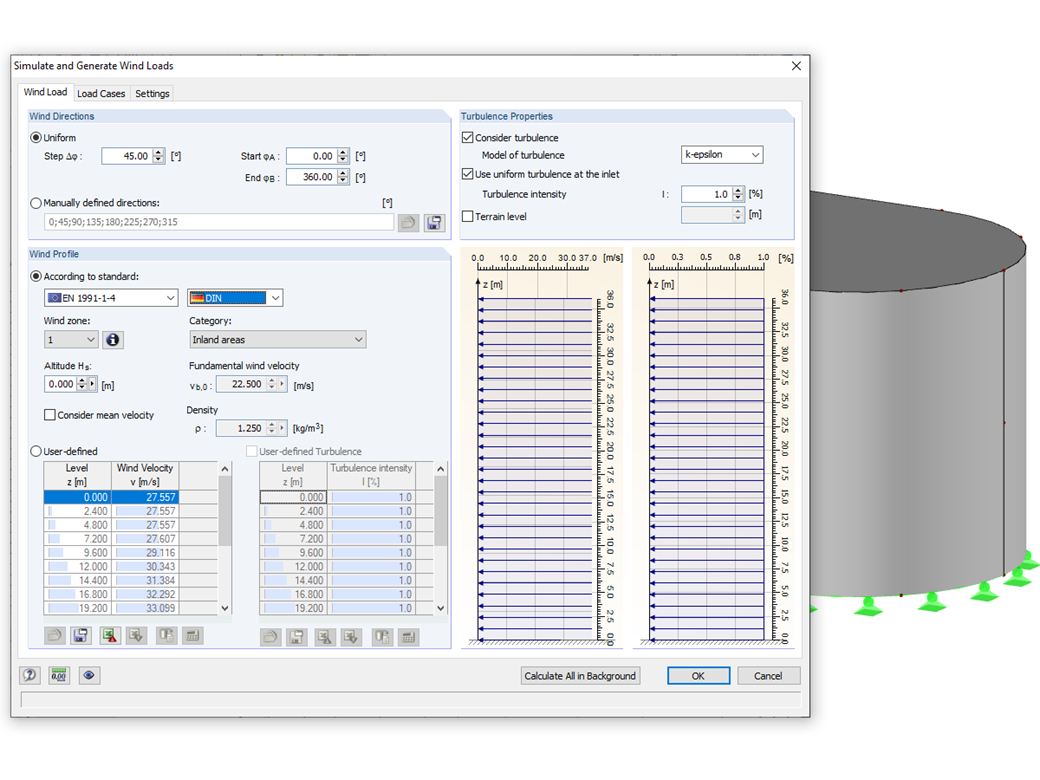

Dlubal 软件可以在大风中正常工作。 RFEM和RSTAB提供了一个特殊的接口来用于向RWIND 2模型（即杆件和面定义的结构）的导出。 程序会根据你的项目设置需要分析的风向，并指定相关的角度。 此外，随高度变化的风廓线和湍流强度廓线是根据风荷载标准定义的。 根据角度的设置会得到特定的荷载工况。 全局存储的流体参数、湍流模型属性和迭代参数可以为用户提供帮助。 您可以通过在RWIND 2中使用地形或 STL 矢量图形的环境模型的部分编辑来扩展这些荷载工况。

作为替代方案，您也可以手动运行 RWIND 2 ，并且不需要运行 RFEM 或 RSTAB 中的接口应用程序。 用户可以使用导入的 STL 和 VTP 文件直接对结构和地形环境进行建模。 用户可以在RWIND 2中直接定义随高度变化的风荷载和其他流体力学数据。

RWIND 2具有广泛的适用性，在您的个人项目中始终为您提供支持。

在数字风洞中通过高效而精确的计算来处理您的模型。 RWIND 2使用数值CFD模型（计算流体动力学）来模拟物体周围的风流。 特定风荷载可以通过在 RFEM 或 RSTAB 中的模拟计算生成。

RWIND 2使用 3D 体积网格进行模拟。 软件提供了自动网格划分功能；用户可以通过勾选“网格细化”等参数来调整模型的局部网格细化， 在计算风流量和模型表面压力时，使用了不可压缩湍流的数值求解器。 然后将结果外推到您的模型中。 RWIND 2可与不同的数值求解器结合使用。

目前我们推荐使用OpenFOAM^®软件包，它在我们的测试中取得了非常好的结果，也是CFD模拟常用的工具。 替代的数值求解器正在开发中。

随时关注您的结果。 除了在RFEM或RSTAB中产生的荷载工况（见下面）外， RWIND 2中的空气动力学分析的结果也代表了整个流动问题：

• 结构面上的压力
• 环绕结构几何形状的压力场
• 环绕结构几何形状的速度场
• 环绕结构几何形状的速度向量
• 环绕结构几何形状的风流场流线
• 由杆件单元生成的杆件形状的结构的受力
• 收敛图
• 结构的流动阻力的方向和大小

结果在RWIND 2中以图形方式显示。 结构几何形状周围的流场结果显示比较混乱，但提供了解决方案。 为了清楚排列结果，为在平面中单独显示'实体结果'提供可自由移动的剖面。 因此，对于 3D 分支流线结果，除了静态显示外，程序还通过移动线或粒子的形式为您提供动画显示。 此选项可以直观地显示出风流体的动力学效应。
并且可以将所有结果导出为图片或者动画视频。
