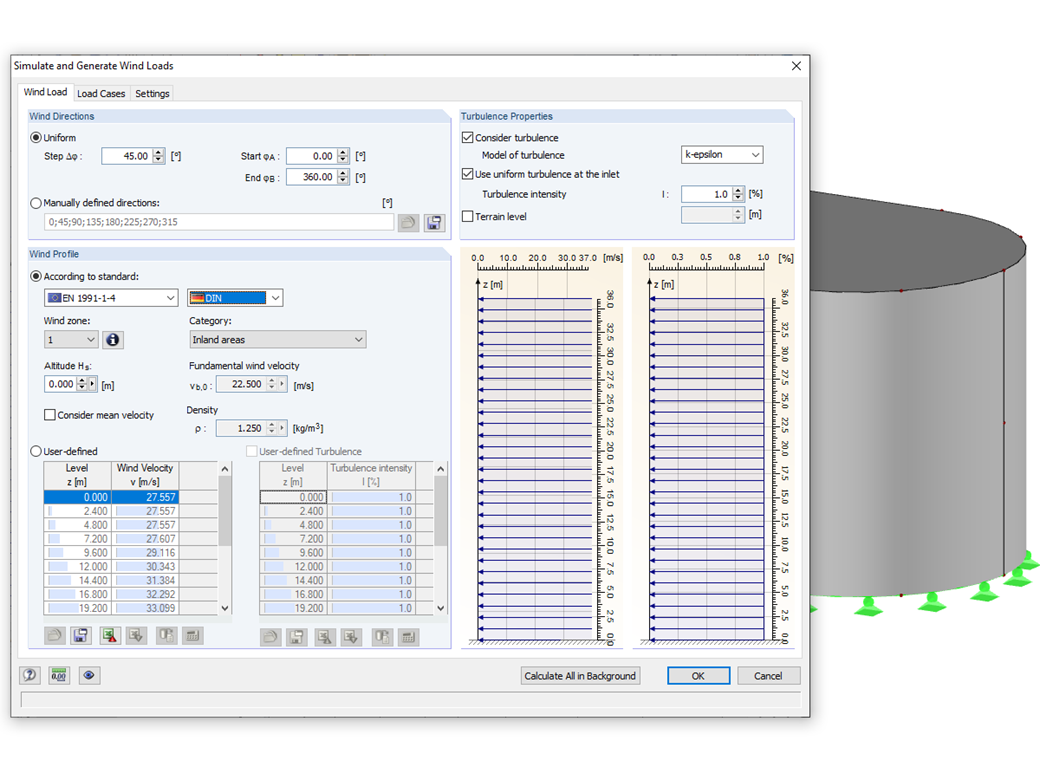

Affidati ai programmi Dlubal anche in caso di vento. RFEM e RSTAB forniscono un'interfaccia speciale per l'esportazione di modelli (cioè strutture definite da aste e superfici) in RWIND 2. Lì, le direzioni del vento da analizzare per il tuo progetto sono definite per mezzo delle relative posizioni angolari attorno all'asse verticale del modello. Inoltre, il profilo del vento dipendente dall'elevazione e il profilo dell'intensità della turbolenza sono definiti sulla base di una norma del vento. Queste specifiche risultano in casi di carico specifici, a seconda dell'angolo. Per questo, sono utili i parametri del fluido, le proprietà del modello di turbolenza e i parametri di iterazione che sono tutti memorizzati a livello globale. È possibile estendere questi casi di carico modificando parzialmente nell'ambiente RWIND 2 utilizzando modelli del terreno o dell'ambiente dalla grafica vettoriale STL.

In alternativa, è anche possibile eseguire RWIND 2 manualmente e senza l'applicazione di interfaccia in RFEM o RSTAB. In questo caso, le strutture e l'ambiente del terreno nel programma sono modellate direttamente dai file STL e VTP importati. È possibile definire il carico del vento dipendente dall'altezza e altri dati della meccanica dei fluidi direttamente in RWIND 2.

Grazie alla sua versatile applicabilità, RWIND 2 è sempre al tuo fianco per supportarti nei tuoi progetti individuali.

Lavora sui tuoi modelli con calcoli efficienti e precisi nella galleria del vento digitale. RWIND 2 utilizza un modello numerico CFD (Fluidodinamica computazionale) per simulare i flussi del vento attorno agli oggetti. Carichi del vento specifici sono generati dal processo di simulazione per RFEM o RSTAB.

RWIND 2 esegue questa simulazione utilizzando una mesh di volume 3D. Il programma fornisce la mesh automatica; è possibile impostare facilmente l'intera densità della mesh e l'infittimento della mesh locale sul modello utilizzando alcuni parametri. Un risolutore numerico per flussi turbolenti incomprimibili viene utilizzato per calcolare i flussi del vento e le pressioni della superficie sul modello. I risultati vengono quindi estrapolati al modello. RWIND 2 è progettato per funzionare con diversi solutori numerici.

Attualmente raccomandiamo di utilizzare il pacchetto software OpenFOAM^®, che ha fornito ottimi risultati nei nostri test ed è anche uno strumento di uso frequente per le simulazioni CFD. Altri risolutori numerici alternativi sono in fase di sviluppo.

Tieni sempre d'occhio i risultati. Oltre ai casi di carico risultanti in RFEM o RSTAB (vedi sotto), i risultati dell'analisi aerodinamica in RWIND 2 rappresentano il problema del flusso nel suo insieme:

• Pressione sulla superficie della struttura
• Campo di pressione sulla geometria della struttura
• Campo di velocità attorno alla geometria della struttura
• Vettori di velocità attorno geometria della struttura
• Linee di flusso attorno alla geometria della struttura
• Forze su strutture a forma di asta originariamente generate da elementi di asta
• Diagramma di convergenza
• Direzione e dimensione della resistenza del flusso delle strutture definite

Questi risultati vengono visualizzati nell'ambiente RWIND 2 e valutati graficamente. I risultati del flusso intorno alla geometria della struttura nella visualizzazione generale sono piuttosto confusi, ma il programma ha una soluzione per questo. Per presentare i risultati chiaramente organizzati, vengono visualizzati piani di sezione liberamente mobili per la visualizzazione separata dei 'risultati dei solidi' in un piano. Di conseguenza, per il risultato della linea di flusso ramificata 3D, il programma presenta una visualizzazione animata sotto forma di linee o particelle mobili oltre a quella statica. Questa opzione aiuta a rappresentare il flusso del vento come un effetto dinamico.
È possibile esportare tutti i risultati come immagine o, soprattutto per i risultati animati, come video.
