遵守建筑规范（例如欧洲规范）对于确保建筑物和结构的安全性、结构完整性和可持续性至关重要。 计算流体力学 (CFD) 在这个过程中发挥着至关重要的作用，它可以模拟流体的行为、优化设计，并帮助建筑师和工程师满足欧洲规范在风荷载分析、自然通风、消防安全和能源效率方面的要求。 通过将 CFD 集成到设计过程中，专业人士可以建造更安全、更高效、更合规的建筑，并满足欧洲最高的建筑和设计标准。

在计算流体力学 (CFD) 中，可以使用多孔或渗透性介质对不完全是实体的复杂表面进行建模。 例如防风织物结构、金属网格、冲孔幕墙和覆层、百叶窗、管组（水平圆柱体群）等。

防风结构是一种特殊的织物结构，可以保护环境免受有害化学颗粒的侵害，减轻风蚀，并有助于保护宝贵的资源。 RFEM 和 RWIND 作为单向流固耦合 (FSI) 用于风-结构分析。
本文将演示如何使用 RFEM 和 RWIND 对防风结构进行结构设计。

您确切知道找形是如何进行的吗？ 首先，通过迭代计算，对类别为“预应力”的荷载工况进行找形分析，将初始网格几何形状移动到最佳平衡位置。 为此，软件使用了 Bletzinger 和 Ramm 教授的更新参考策略 (URS) 方法。 该技术的特点是平衡形状几乎完全符合最初指定的找形边界条件（垂度、力和预应力）。

URS 的积分功能不仅可以描述构件的预期荷载或构件垂度。 并且例如可以通过相应的单元荷载来考虑自重或气压。

所有这些选项使计算内核具有计算平面或旋转对称几何形状处于力平衡状态下的反碎裂和同断裂形状的潜力。 为了能够分别或同时在一个环境中使用这两种找形分析，在计算中提供了两种找形力矢量：

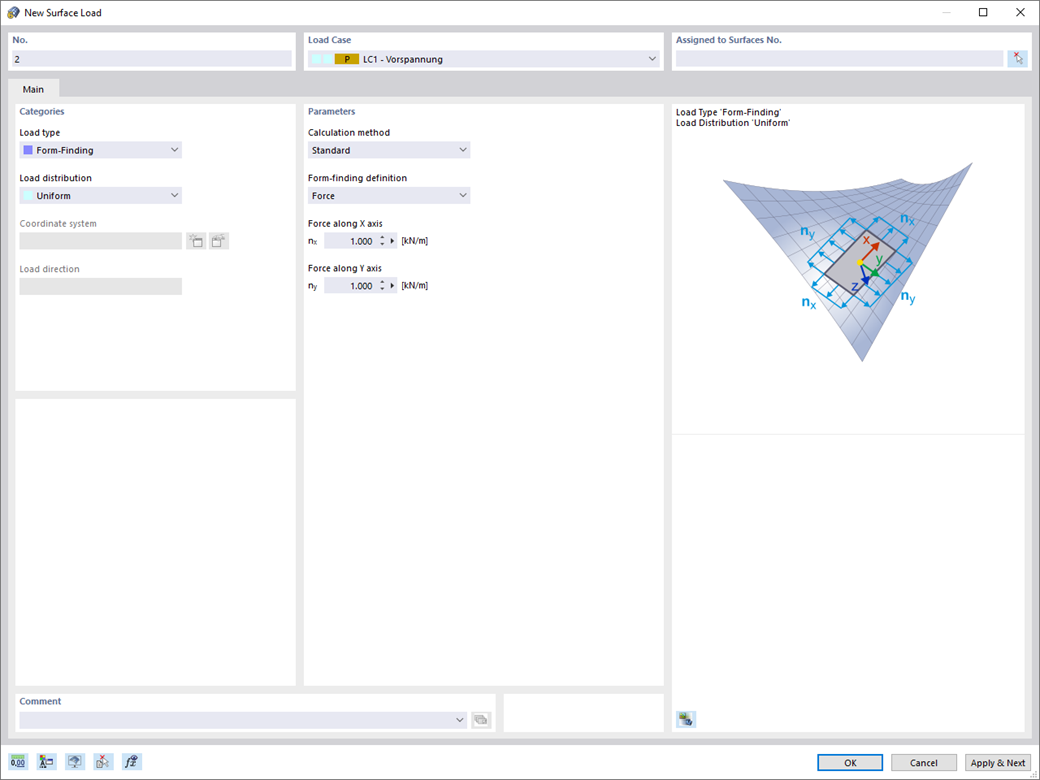

• 张力法 - 空间找形力向量描述
• 投影法 - 在投影平面上定义找形力矢量，并且投影平面位置固定，用于锥形几何形状

找形分析给出的结构模型为“预应力荷载工况”， 该荷载工况显示从初始输入位置到变形结果中找正的几何形状的位移。 在力或基于应力的结果（杆件和面的内力、实体应力、气压等）中，它会保持现有状态。 对于形状几何分析，程序提供了一个二维等高线图，输出的绝对高度和一个倾角图，用于显示边坡情况。

现在将对整个模型进行进一步的计算和结构分析。 为此，程序将具有逐单元应变的找形分析几何尺寸传递到普遍适用的初始状态中。 现在可以在荷载工况和荷载组合中使用它。

用户可以在设计模块中，例如混凝土设计、钢结构设计、木结构设计模块等，对截面进行优化。

该数值雨过程分析器通过分析指定的几何形状，确定哪些雨水分量流了下来，哪些雨水堆积在了地面上。 根据积水区域的大小可以得出相应的竖向荷载。

因此，该功能可用于模拟近似水平膜屋面的积水荷载。
