混凝土设计 | 杆件和面 | 产品特性

为了在 RFEM 6 和“混凝土设计”模块中正确设计梁或 T 形梁，确定带肋杆件的“翼缘宽度”非常重要。 本文介绍了两跨梁的输入选项以及根据 EN 1992-1-1 计算翼缘尺寸。

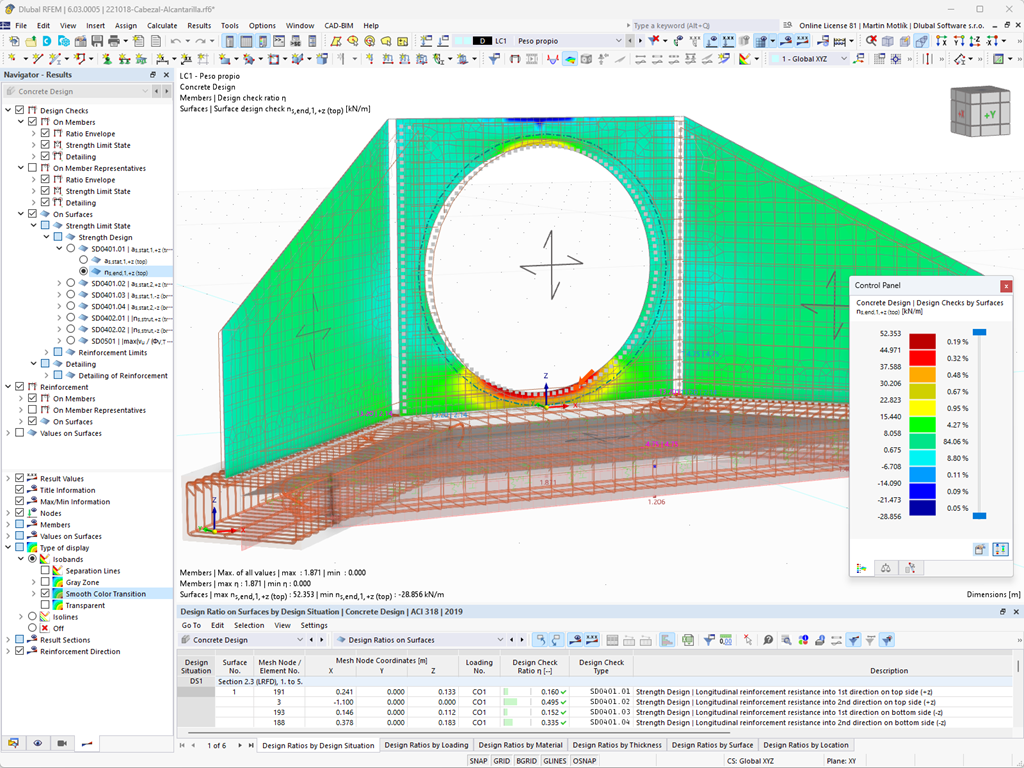

程序会自动计算出满足所需配筋数量的面配筋。

例如，如果要使用纯面模型计算内力，但仍要在杆件模型上计算组件，则可以借助结果杆件来计算。

使用“混凝土设计”模块，您可以根据欧洲规范 EN 1992-1-1 中章节 6.8 对杆件和面进行疲劳验算。

在设计配置中可以选择两种疲劳设计方法或设计水平：

• 设计等级 1： 根据 1953 年的简化规范转到 6.8.6 和 6.8.7(2)： 根据 EN 1992-1-1 中的章节 6.8.6 (2) 和 EN 1990 中的公式，对于频遇作用组合，采用简化准则。平面荷载 (6.15b) 修改为考虑正常使用极限状态的交通荷载。 按照 6.8.6 验算钢筋的最大应力范围。 混凝土压应力按照 6.8.7(2) 的规定，通过容许应力的上限和下限来确定。
• 分析水平 2： 等效损伤应力设计 acc.照 6.8.5 和 6.8.7(1) (简化疲劳验算)： 疲劳组合的设计按照欧洲规范 EN 1992-1-1 中章节 6.8.3 中的等效损伤应力范围进行计算。以及具体定义的循环作用_Qfat ，

在混凝土设计模块中，可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能：

• 抗震设计配置
• 延性等级 DCL、DCM、DCH 的区别
• 从动力分析传递行为系数的选项
• 检查性能系数的限值
• 能力设计 "强柱-弱梁"
• 弯曲延性系数的详细说明和特殊规则
• 局部延性的细化和特殊规则

在混凝土设计模块，您可以设计“纤维混凝土构件”是根据规范“DAfStb 钢纤维混凝土结构”进行设计的。

相关选项位于根据欧洲规范 一九九二托 一 托 一 的编辑承载能力极限状态配置对话框中。 当钢筋混凝土构件的混凝土材料类型选择为纤维混凝土后，可以按照德国钢筋混凝土委员会DAfStb 指南进行计算。

转到说明视频
