- Automatické převzetí vnitřních sil z hlavního programu RFEM/RSTAB
- Posouzení mezních stavů únosnosti a použitelnosti
- Na základě integrovaných národních příloh (NP) lze zadat také uživatelské mezní hodnoty a parametry.
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Grafické výsledky integrované v programu RFEM/RSTAB, například kritéria posouzení nebo nutná výztuž
- Číselné výsledky přehledně uspořádané v tabulkách s možností grafického znázornění výsledků na konstrukci
- Integrace výsledků do tiskového protokolu programu RFEM/RSTAB

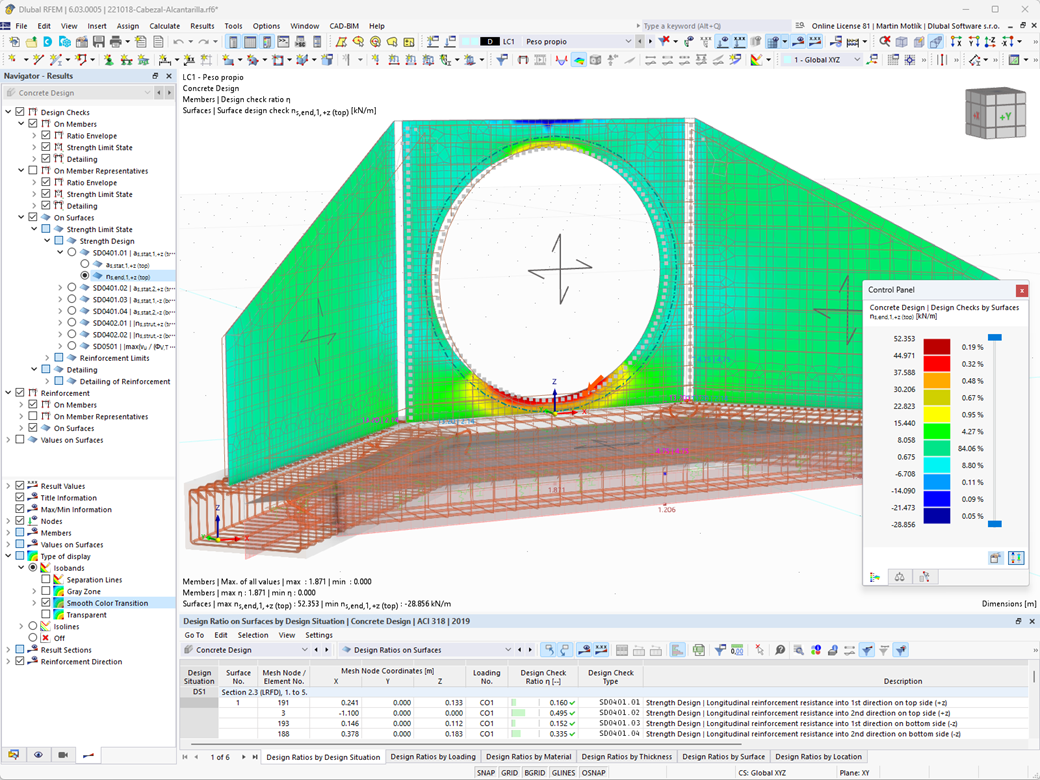

Posouzení železobetonových konstrukcí | Pruty a plochy | Funkce
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:30:52 min
Funkce programu
Délka: 00:00:50 min
Délka: 00:00:50 min
Délka: 00:00:00 min
Délka: 00:40:46 min
Funkce programu
Délka: 00:00:38 min
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.
Při automatickém návrhu výztuže plochy se stanoví plošná výztuž, která pokrývá požadované množství výztuže.

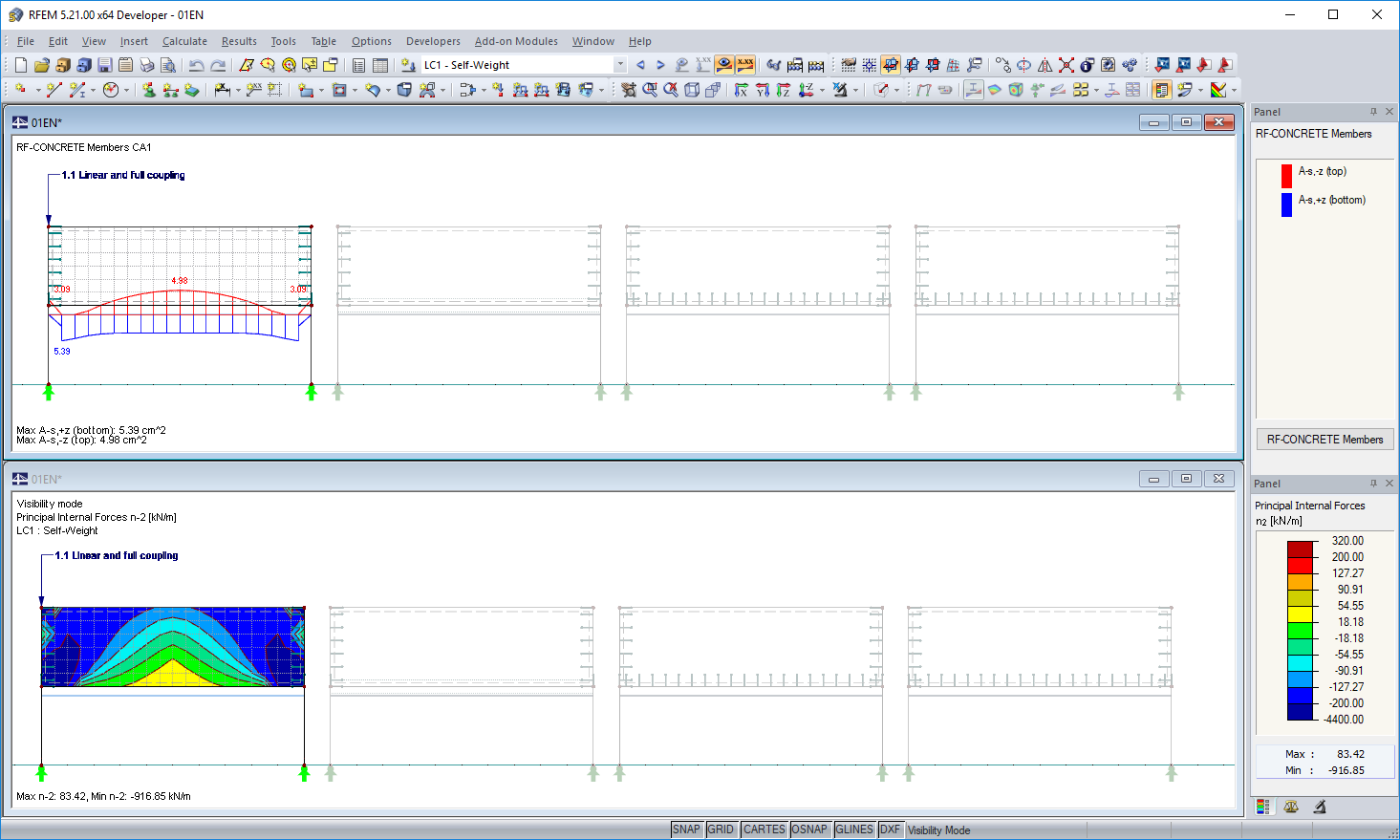

Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat prvky z betonu vyztuženého vlákny podle směrnice "DAfStb Stahlfaserbeton".
Tuto možnost máte k dispozici pro posouzení podle EN 1992-1-1. Posouzení podle směrnice Německého výboru pro železobeton DAfStb se provádí, jakmile se vyztuženému konstrukčnímu prvku přiřadí typ "Vláknobeton".
