- Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
- Nachweise in den Grenzzuständen der Tragfähigkeit und der Gebrauchstauglichkeit
- Auf Grundlage der integrierten Nationalen Anhänge (NA) können auch benutzerdefinierte Grenzwerte und Parameter definiert werden.
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung

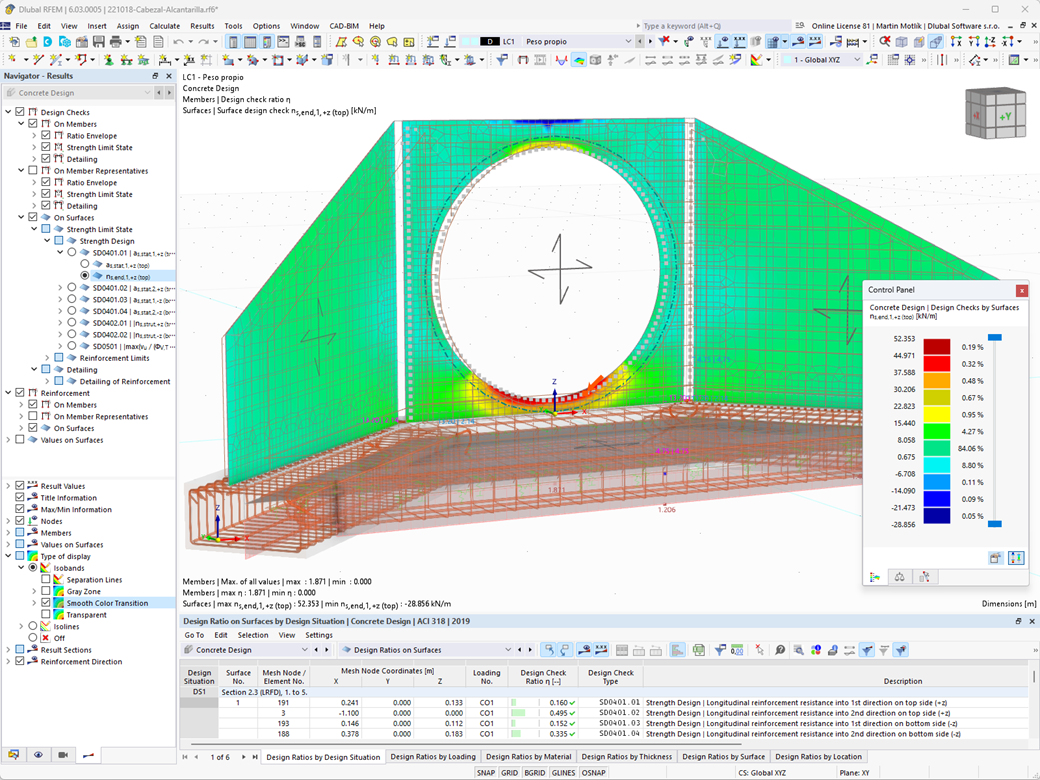

- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Nachweiskriterien oder erforderliche Bewehrung
- Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit diese grafisch in der Struktur darzustellen
- Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
Betonbemessung | Stäbe und Flächen | Leistungsmerkmale
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:50 min
Länge: 00:00:49 min
Länge: 00:00:00 min
Veranstaltung
Länge: 00:45:04 min
Länge: 00:00:38 min
Länge: 00:51:57 min
Der Ermüdungsnachweis nach EN 1992-1-1 ist für tragende Bauteile zu führen, welche großen Spannungsschwingbreiten und/oder vielen Lastwechseln ausgesetzt sind. Die Nachweise für den Beton und für die Bewehrung werden separat geführt. Es stehen zwei alternative Nachweismethoden zur Verfügung.
![Stützweiten anhand Bild 5.2 aus [1]](/de/webimage/039540/3493371/01_Abmessungen_DE.png?mw=512&hash=58b2bdc31c41aaa1922dee58cf4edd3750292f7b)
Um einen Unterzug oder Plattenbalken in RFEM 6 und dem Add-On 'Betonbemessung' richtig zu bemessen, ist die Ermittlung der 'Flanschbreiten' bei den Rippenstäben entscheidend. Dieser Beitrag geht auf die Eingabemöglichkeiten bei einem Zweifeldträger und die Berechnung der Flanschabmessungen nach EN 1992-1-1 ein.
Der automatische Auslegungsprozess der Flächenbewehrung ermittelt eine Flächenbewehrung, mit der die erforderliche Bewehrungsmenge abgedeckt wird.
Soll zum Beispiel für die Schnittgrößenermittlung ein reines Flächenmodell verwendet werden, die Bemessung eines Bauteils aber dennoch am Stabmodell stattfinden, so kann das mit Hilfe des Ergebnisstabes realisiert werden.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Im Add-On Betonbemessung können Sie Bauteile aus faserverstärktem Beton nach der Richtlinie "DAfStb Stahlfaserbeton" bemessen.
Diese Option steht Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung. Der Nachweis nach der DAfStb-Richtlinie wird durchgeführt, sobald einem bewehrten Bauteil ein Beton des Typs "Faserbeton" zugewiesen wurde.
