木结构设计 | 正常使用极限状态SLS | 输入

程序 RFEM/RSTAB 负责生成和计算正常使用极限状态所需的荷载组合和结果组合。用户可以在“木结构设计”模块中为挠度分析选择设计状况。根据给定的初弯曲和参考系，计算得出的杆件每个位置的变形值，然后与极限值进行比较。

您可以在正常使用极限状态配置中为每个结构构件单独指定变形极限值。在这种情况下，最大变形不应超过允许的极限值（取决于参照长度）。用户可以在定义支座反力时将构件分段。用户可以自动确定每个设计方向的参考长度。

根据分配的设计支座的位置，程序自动计算梁和悬臂之间的高度差。因此，您可以确保该极限值是得到相应确定的。

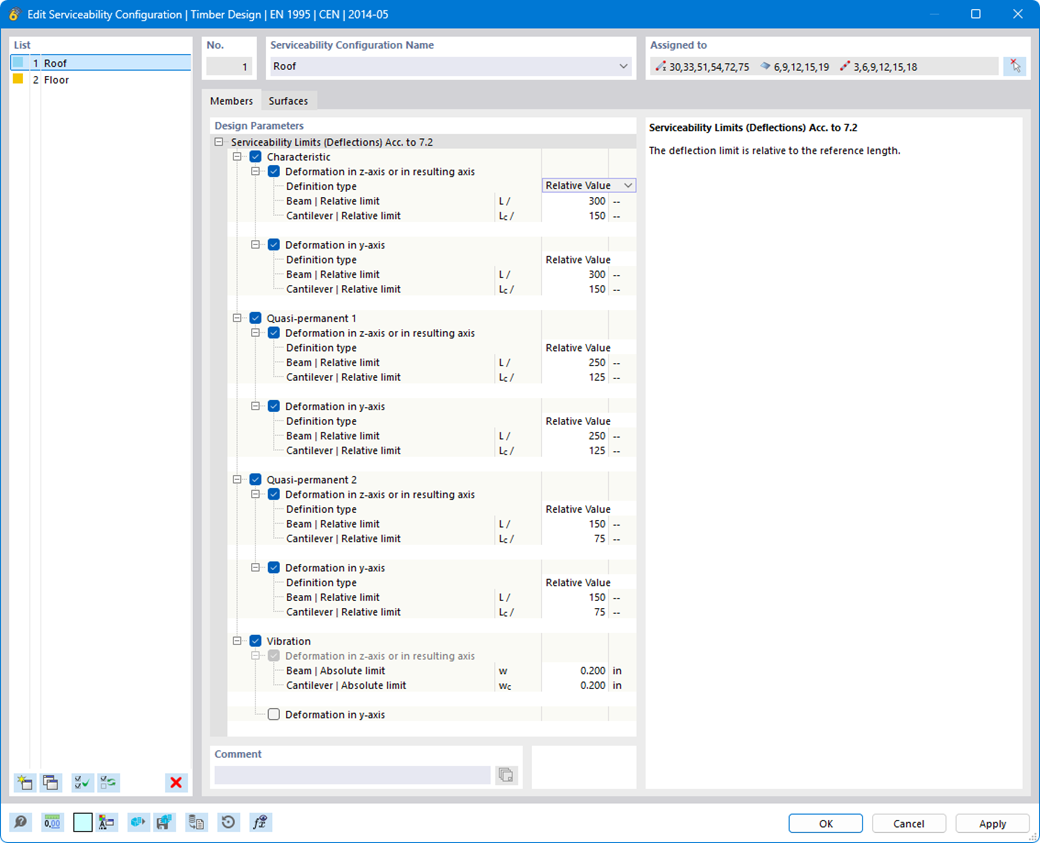

“编辑适用性配置”对话框 | EN 1995
