Posouzení dřevěných konstrukcí | Použitelnost | Vstupní data

Váš program RFEM/RSTAB zvládne generování a výpočet kombinací zatížení a kombinací výsledků pro mezní stav použitelnosti samostatně. Pro tento účel vyberte v addonu Posouzení dřevěných konstrukcí návrhové situace pro posouzení průhybu. Poté se v každém bodě prutu stanoví vypočítané hodnoty deformací v závislosti na zadaném nadvýšení a vztažném systému a následně se výsledek porovná s mezními hodnotami.

Mezní hodnoty deformací můžete v konfiguraci mezního stavu použitelnosti nastavit individuálně pro jednotlivé konstrukční prvky. Přípustná mezní hodnota nesmí být překročena maximální deformací v závislosti na referenční délce. Pokud zadáte návrhové podpory, můžete jednotlivé konstrukční prvky segmentovat. Tímto způsobem můžete nechat automaticky stanovit odpovídající vztažnou délku pro každý směr posouzení.

Na základě polohy přiřazených návrhových podpor program automaticky rozliší nosníky a konzoly. Tímto způsobem si můžete být jisti, že mezní hodnota bude stanovena správným způsobem.

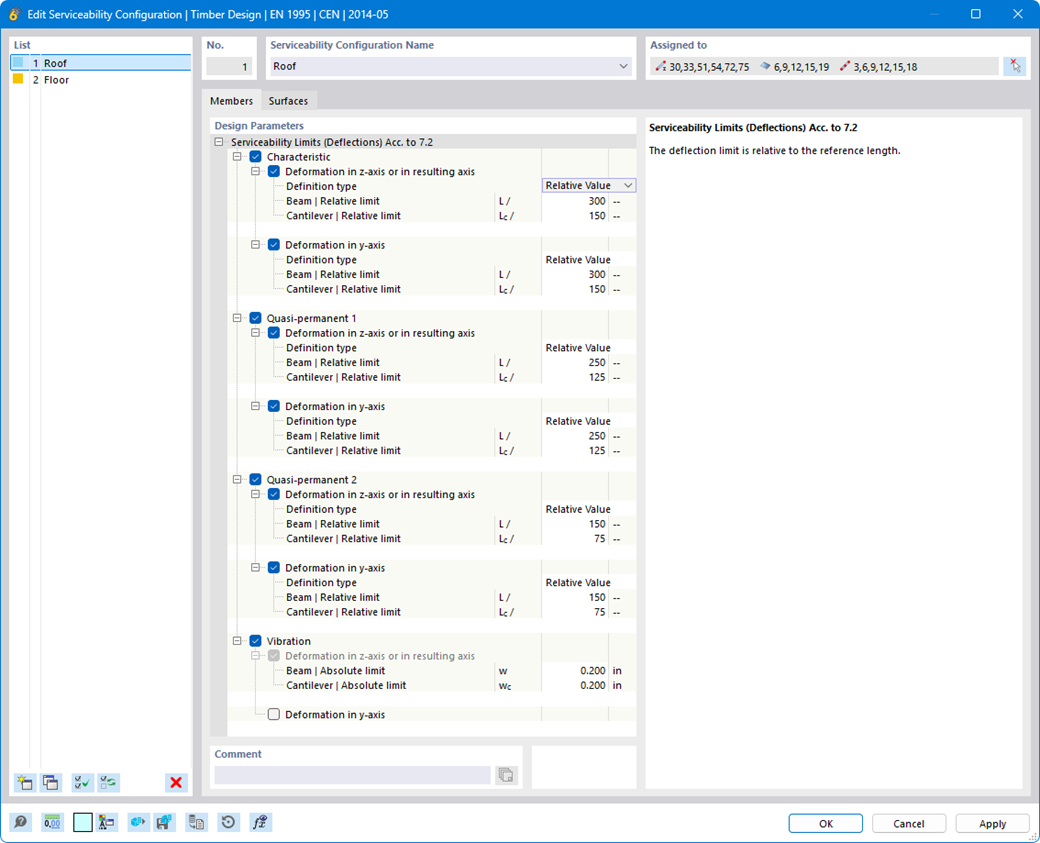

Dialog "Upravit konfiguraci použitelnosti" | EN 1995
