A combinação de ações deve ter como objetivo encontrar a combinação de cargas mais desfavorável para o dimensionamento para cada localização da estrutura. Para cumprir todos os requisitos de segurança e realidade, a maioria dos regulamentos não sobrepõe todas as ações (carga permanente, vento, neve etc.) com uma contribuição de cem por cento, mas especifica uma respetiva ação principal e as respetivas ações associadas. Cada caso de carga adicional com uma categoria de ação não permanente aumenta o número de combinações de carga a serem analisadas.
Uma vez que o esforço de cálculo aumenta com o número de combinações de carga, são sempre feitos esforços para manter o número de combinações de carga baixo. Por exemplo, pode reduzir o número de combinações de ações a serem combinadas utilizando ligações lógicas para finalmente reduzir o número de combinações de cargas a serem analisadas.

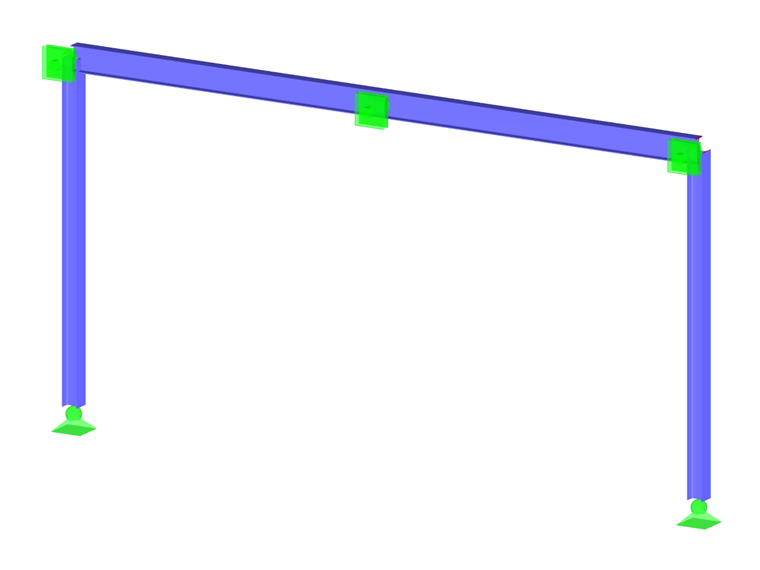

Por exemplo, um pórtico de duas articulações simétrico tem os seguintes casos de carga principais:
| caso de carga | Descrição | categoria de ação | |
|---|---|---|---|
| 1 | Peso próprio | G | Permanente |
| 2 | Vento para a direita | Qw | Vento |
| 3 | Levantamento de vento | ||
| 4 | Neve | Q[SCHOOL.NOTES] | Neve |
Devido à ligação que a categoria de ação sempre atua com CC1, e as duas categorias de ação alternadas (vento com CC2 e CC3, bem como neve com CC4) devem ser consideradas como ação principal e ação secundária acompanhante, as seguintes cinco categorias matematicamente possíveis resultado das combinações de ações:
EW1 = G
EW2 = G + QW
AC3 = G + QW (ação principal) + QS (ação acompanhante)
EW4 = G + QS
AC5 = G + QW (ação principal) + QS (ação principal)
A divisão dessas combinações de ações resulta nas seguintes onze combinações de carga:
AC1 → CO1 (CC1)
AC2 → CC2 (CC1, CC2)
AC2 → CC3 (CC1, CC2, CC3)
AC2 → CC4 (CC1, CC3)
AC3 → CC5 (CC1, CC2, CC4)
AC3 → CC6 (CC1, CC2, CC3, CC4)
AC3 → CO7 (CC1, CC3, CC4)
AC4 → CC8 (CC1, CC4)
AC5 → CC9 (CC1, CC2, CC4)
AC5 → CC10 (CC1, CC2, CC3, CC4)
AC5 → CC11 (CC1, CC3, CC4)
Da jede Einwirkung unabhängig von der Lastgröße als Führungseinwirkung betrachtet wird, ist hier ein Potenzial zur Reduzierung der beteiligten Lastfälle für Kombinationen versteckt.
Se, por exemplo, ao entrar na neve, já sabe que a área coberta de neve é muito pequena e esta carga não tem caráter determinante, pode racionalizar quatro das onze combinações de carga desativando a propriedade de direção da ação da neve.
AC1 → CO1 (CC1)
AC2 → CC2 (CC1, CC2)
AC2 → CC3 (CC1, CC2, CC3)
AC2 → CC4 (CC1, CC3)
AC3 → CC5 (CC1, CC2, CC4)
AC3 → CC6 (CC1, CC2, CC3, CC4)
AC3 → CO7 (CC1, CC3, CC4)AC4 → CC8 (CC1, CC4)AC5 → CC9 (CC1, CC2, CC4)
AC5 → CC10 (CC1, CC2, CC3, CC4)
AC5 → CC11 (CC1, CC3, CC4)

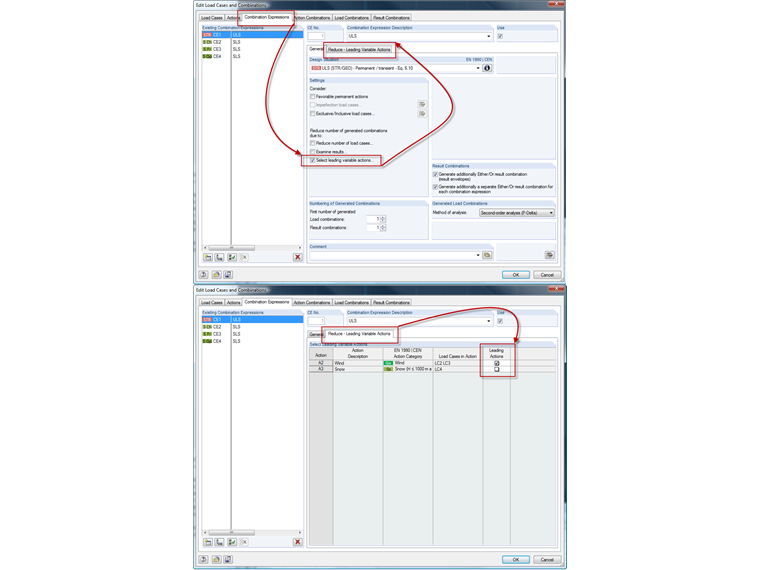

No RFEM 5 e no RSTAB 8, pode implementar este tipo de redução no menu "Editar casos e combinações de carga" no separador "Regras de combinação" com a opção "Selecionar ação variável principal".

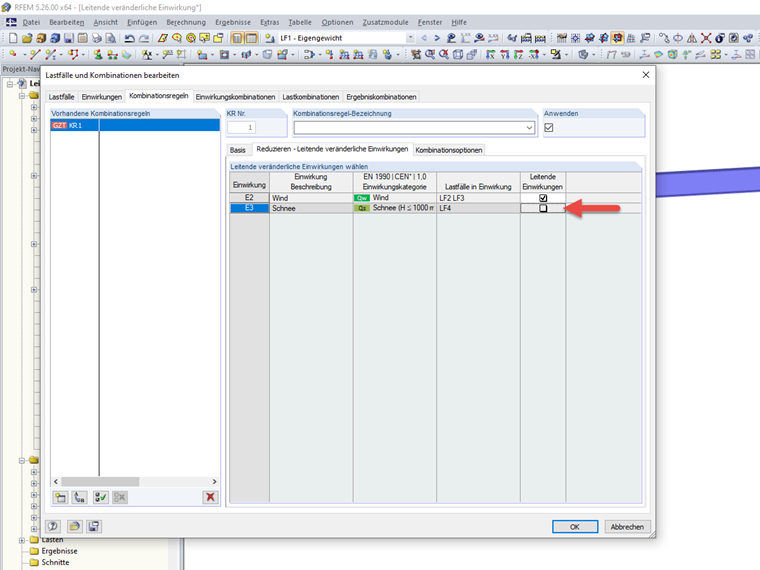

Para fazer isso, desative as ações sem sentido no sub -separador "Reduzir - Ações variáveis principais".
O programa leva em consideração essas informações para a determinação automática das combinações necessárias.
