通过定义主导可变作用生成的荷载组合更少

作用组合意味着在结构的每个位置找到最不利的荷载组合。 为了满足所有安全和现实的要求,大多数法规中都没有将所有作用(永久荷载,风荷载,雪荷载等)叠加了100%,而是指定了一个主作用和相应的作用。 每个附加的荷载工况具有一个非常永久荷载分类的荷载工况增加了要分析的荷载组合的数量。

因为计算的努力是随着荷载组合的数目增加的,所以总会尽量减少荷载组合的数目。 例如可以通过逻辑连接减少作用组合的组合数量,以便最终减少要分析的荷载组合的数量。

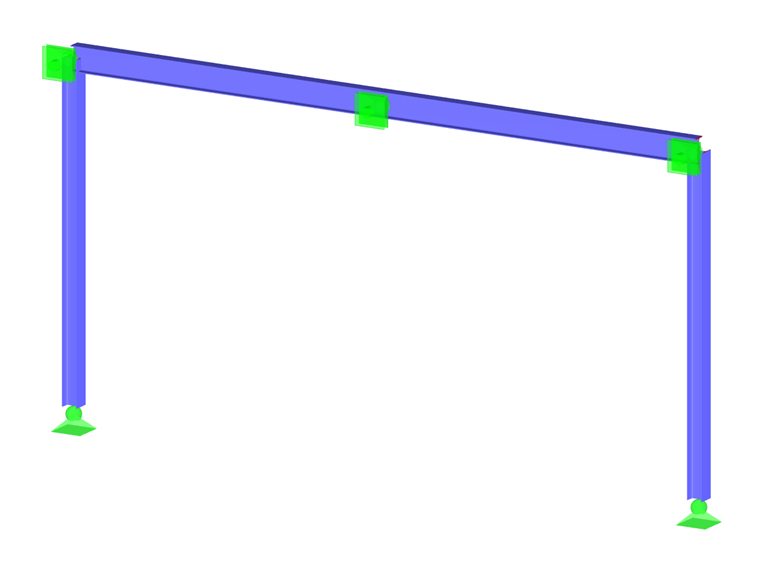

例如,下图所示框架结构有以下基本荷载工况:

荷载工况描述作用类别
1永久荷载G永久
2风向右边QW
3风提升
4Q[THESIS.THESISTITLE]

考虑到作用类别始终对LC1作用,两个交替作用类别(LC2和LC3为风作用,LC4为雪作用),以下五个作用类别在数学上作用组合的结果是:

EW1 = G
EW2 = G + QW
AC3 = G + QW (主导作用) + QS (伴随作用)
EW4 = G + QS
AC5 = G + QW (主导作用) + QS (主导作用)

将这些作用组合进行拆分会得出以下11种荷载组合:

AC1→CO1(LC1)
AC2→LC2(LC1,LC2)
AC2→LC3(LC1,LC2,LC3)
AC2→LC4(LC1,LC3)
AC3→LC5(LC1,LC2,LC4)
AC3→LC6(LC1,LC2,LC3,LC4)
AC3→CO7(LC1,LC3,LC4)
AC4→LC8(LC1,LC4)
AC5→LC9(LC1,LC2,LC4)
AC5→LC10(LC1,LC2,LC3,LC4)
AC5→LC11(LC1,LC3,LC4)

Da jede Einwirkung unabhängig von der Lastgröße als Führungseinwirkung betrachtet wird, ist hier ein Potenzial zur Reduzierung der beteiligten Lastfälle für Kombinationen versteckt.

例如,如果例如您在驶雪时雪域覆盖的面积很小,并且该荷载没有主导作用,那么您可以通过取消激活雪荷载作用对11个荷载组合中的4个进行合理化设置。

AC1→CO1(LC1)
AC2→LC2(LC1,LC2)
AC2→LC3(LC1,LC2,LC3)
AC2→LC4(LC1,LC3)
AC3→LC5(LC1,LC2,LC4)
AC3→LC6(LC1,LC2,LC3,LC4)
AC3→CO7(LC1,LC3,LC4)
AC4→LC8(LC1,LC4)
AC5→LC9(LC1,LC2,LC4)
AC5→LC10(LC1,LC2,LC3,LC4)
AC5→LC11(LC1,LC3,LC4)

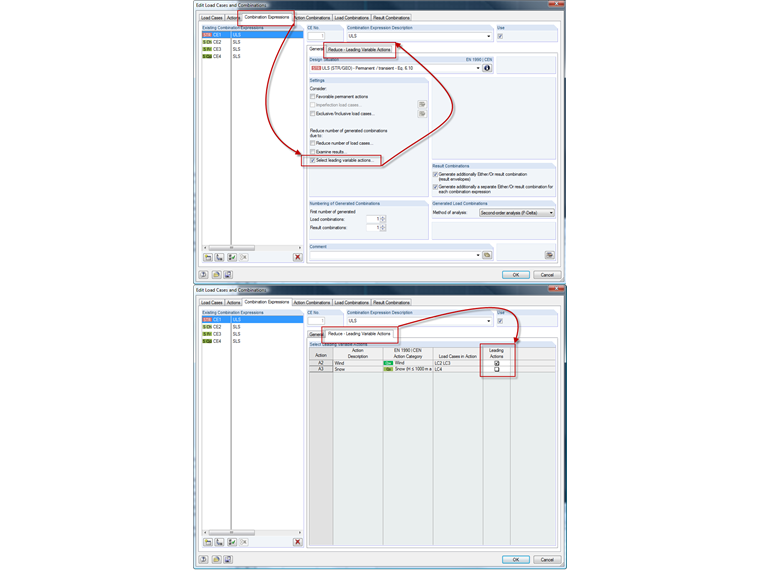

在RFEM 5和RSTAB 8中,可以在“组合规则”选项卡中的“编辑荷载工况和组合”菜单中选择“选择主导可变作用”选项来实现这种类型的折减。

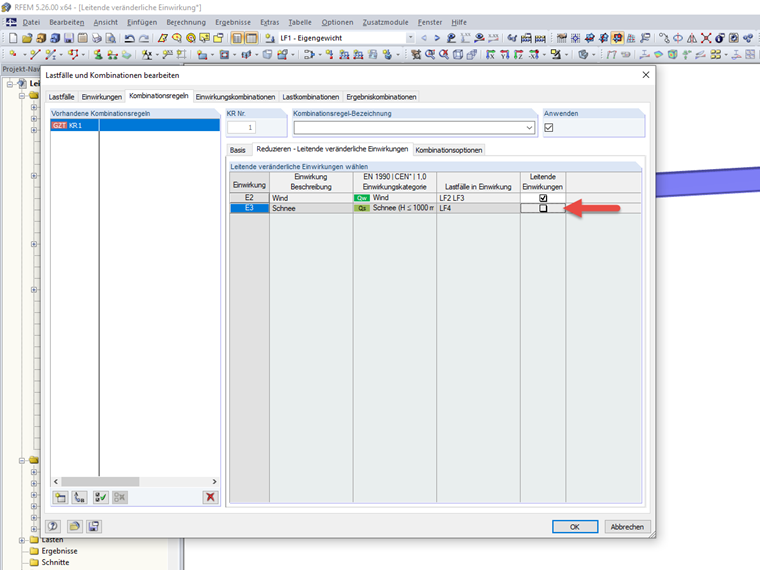

为此请在“减少 -主导可变作用”子选项卡中取消激活无意义的作用。

然后程序在自动确定所需组合时会考虑这些信息。
