Snížení uvažovaných zatěžovacích stavů u kombinací - část 3

Tipy & triky

Tento text byl přeložen Google překladačem Zobrazit původní text

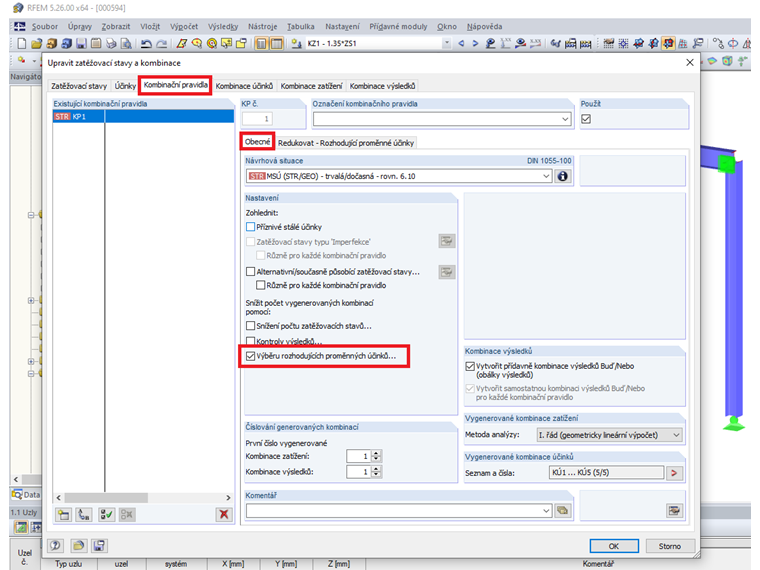

Kromě metody redukce " Snížit počet zatěžovacích stavů" a " Zohlednit výsledky " nabízí program RFEM i metodu "Vybrat hlavní proměnný účinek". Tato metoda umožňuje také redukovat počet matematicky možných kombinací pomocí určitých kritérií.

Kritérium redukce nepoužije tuto volbu ani o znaménka vnitřních sil ani o výsledcích extrémní superpozice. Místo toho použije hlavní vlastnost určitého účinku.

Standardy superpozice obecně slouží k zadání realistických stavů superpozice zatížení pro posouzení konstrukce. Aby bylo možné uspokojit veškeré požadavky z hlediska bezpečnosti a skutečnosti, většina předpisů nepředstavuje všechny účinky (stálé zatížení, vítr, sníh atd.) Se 100 procenty příspěvku. Namísto nich zadáme příslušné vedoucí hlavní zatížení a příslušné doprovodné akce.

Výhodou je, že je třeba zohlednit pouze hlavní úlohu s větším procentem než doprovodný účinek v kombinaci. Tento přístup má ovšem také tu nevýhodu, že vedoucí účinek neznáme, a proto je třeba každý krok považovat za vedoucí úlohu.

Vzhledem k tomu, že každé zatížení je považováno za hlavní působení nezávislé na velikosti zatížení, existuje skrytý potenciál pro redukci zvažovaných zatěžovacích stavů u kombinací.

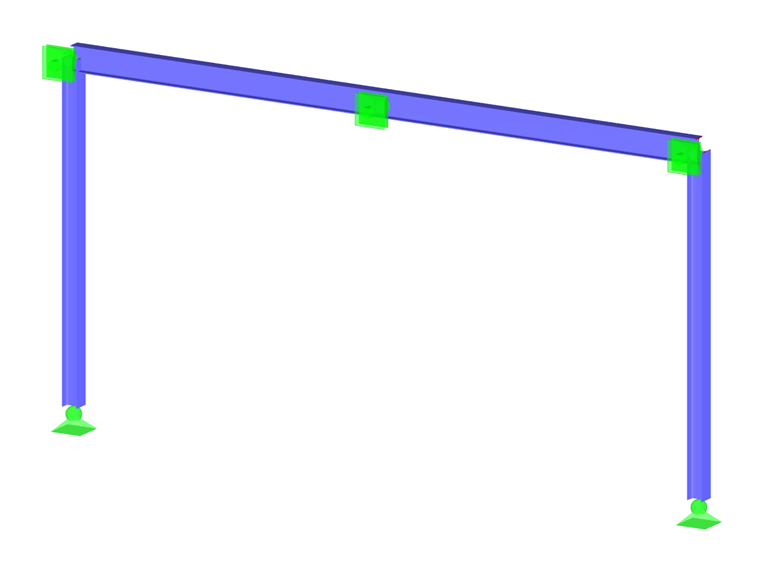

Například si u symetrického dvoukloubového rámu představíme následující zatěžovací stavy:

Zatěžovací stav Označení Akce Skupina činností
LC1 Vlastní tíha Trvalé 1 (trvalé zatížení)
LC2 Vítr vpravo Alternativní 2 (větrné)
LC3 Vítr Alternativní 2 (větrné)
LC4 Sníh Alternativní 3 (sníh)

Získáme tak následující kombinace účinků (L = hlavní účinek, A = doprovodný účinek):

  • AC1: 1 (trvalé zatížení)
  • AC2: 1 (trvalé zatížení) + 2 (větrné)
  • AC3: 1 (trvalé zatížení) + 3 (sníh)
  • AC4: 1 (trvalé zatížení) + 2L (větrné) + 3A (sníh)
  • AC5: 1 (trvalé zatížení) + 3L (sníh) + 2A (větrné)

Pokud předpokládáme, že obě zatížení větrem 2 a 3 se nevyskytují vždy současně, získáme 11 možných kombinací zatížení:

  • AC1 -> 1
  • AC2 -> 3
  • AC3 -> 1
  • AC4 -> 3
  • AC5 -> 3

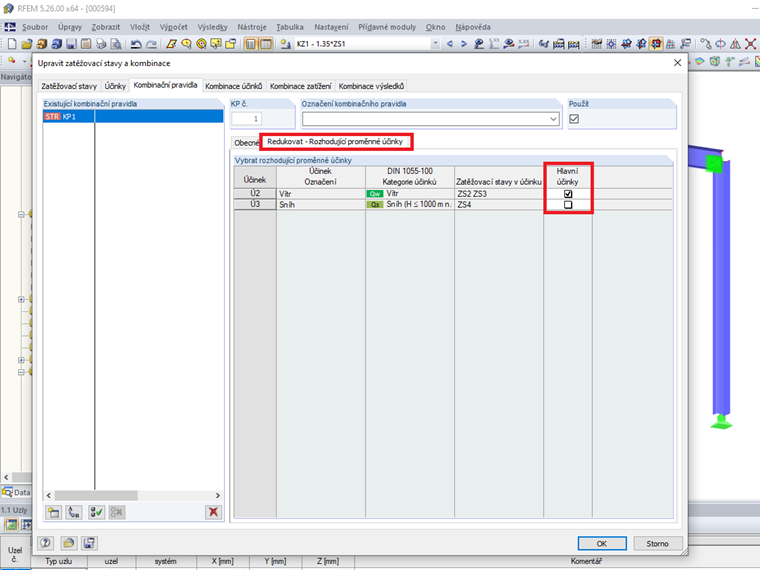

Pokud při zadávání zatížení sněhem zjistíte, že plocha se sněhovou vrstvou je velmi malá a zatížení není rozhodující, můžeme redukovat tři z jedenácti kombinací zatížení deaktivováním hlavní vlastnosti sněhových účinků.

Klíčová slova

Kombinatorika Metoda redukce Kombinace zatížení Zatěžovací stav Vedoucí
