Ograniczenie uwzględnionych przypadków obciążeń dla kombinacji - Część 3

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator Podgląd oryginalnego tekstu

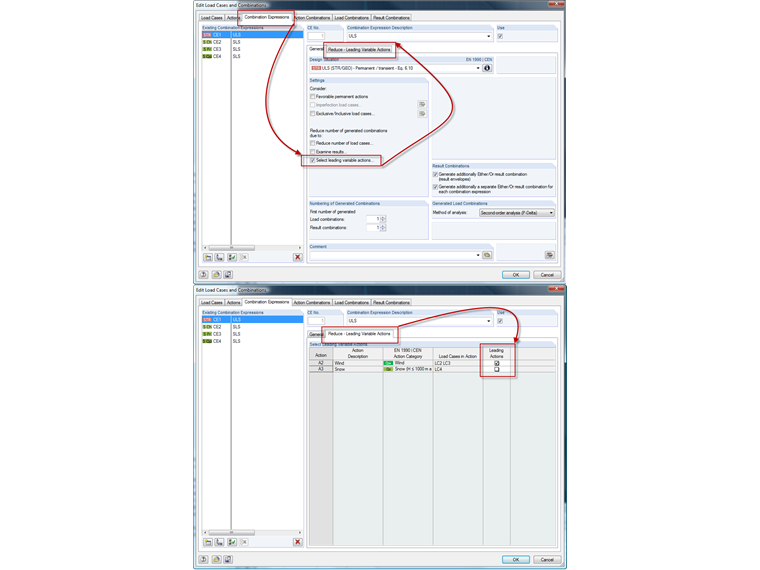

Oprócz metody redukcji " Zredukować liczbę przypadków obciążeń " oraz " Analiza wyników " w programach RFEM i RSTAB dostępna jest również metoda "Wybór wiodących oddziaływań zmiennych". Metoda ta umożliwia także zredukowanie liczby kombinacji możliwych matematycznie przy użyciu określonych kryteriów.

Jako kryterium redukcji opcja ta nie wykorzystuje ani znaków siły wewnętrznej, ani ekstremalnych wyników superpozycji. Zamiast tego korzysta z wiodącej właściwości działania.

Standardy superpozycji pozwalają generalnie zdefiniować realistyczne stany obciążenia w celu obliczenia konstrukcji. Aby spełnić wszystkie wymagania, od bezpieczeństwa i rzeczywistości, większość przepisów nie nakłada na siebie wszystkich oddziaływań (obciążenie stałe, wiatr, śnieg itp.) Ze 100% udziałem. Zamiast tego określają one jedno główne prowadzące oddziaływanie główne i odpowiadające mu oddziaływania towarzyszące.

Zaletą tego rozwiązania jest to, że tylko oddziaływanie wiodące należy rozpatrywać z większą wartością procentową niż oddziaływanie towarzyszące w kombinacji. Wada ta ma jednak tę wadę, że nie znamy oddziaływania wiodącego, a zatem każde oddziaływanie należy uznać za działanie wiodące.

Ponieważ każde oddziaływanie jest rozpatrywane jako działanie wyprzedzające, niezależne od wielkości obciążenia, istnieje ukryty potencjał redukcji uwzględnionych przypadków obciążeń dla kombinacji.

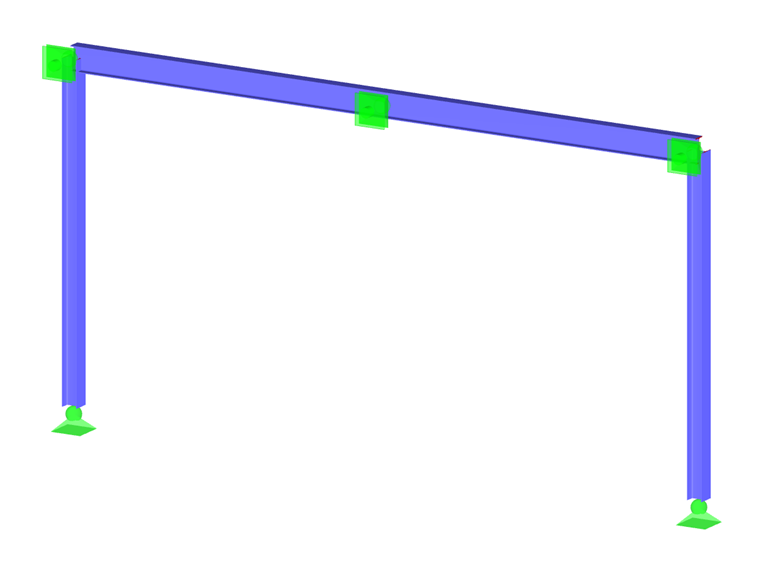

Na przykład dla symetrycznej ramy dwuprzegubowej można sobie wyobrazić następujące przypadki obciążeń:

Przypadek obciążenia Opis Działanie Grupa oddziaływań
PO1 Ciężar własny Trwałe 1 (obciążenie stałe)
PO2 Wiatr w prawo Alternatywne 2 (wiatr)
PO3 Podnoszenie wiatru Alternatywne 2 (wiatr)
PO4 Śnieg Alternatywne 3 (śnieg)

W ten sposób uzyskujemy następujące kombinacje oddziaływań (L = akcja wiodąca, A = akcja towarzysząca):

  • KO1: 1 (obciążenie stałe)
  • KO2: 1 (obciążenie stałe) + 2 (wiatr)
  • KO3: 1 (obciążenie stałe) + 3 (śnieg)
  • KO4: 1 (obciążenie stałe) + 2 L (wiatr) + 3A (śnieg)
  • KOd5: 1 (obciążenie stałe) + 3 L (śnieg) + 2A (wiatr)

Jeżeli przyjmiemy, że dwa obciążenia wiatrem 2 i 3 nie zawsze występują jednocześnie, uzyskujemy 11 możliwych kombinacji obciążeń:

  • KOd1 -> 1
  • KO2 -> 3
  • KOd3 -> 1
  • KO4 -> 3
  • KOd5 -> 3

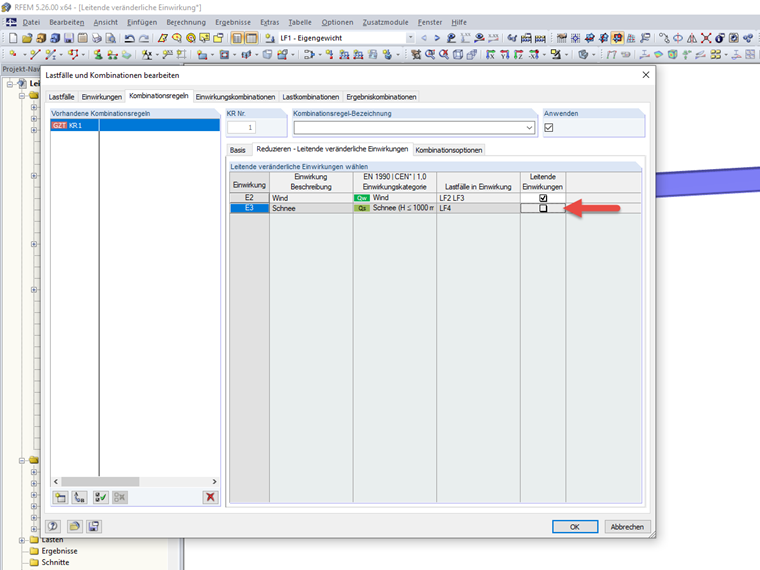

Jeżeli podczas wchodzenia w obciążenie śniegiem zdajemy sobie sprawę, że powierzchnia z warstwą śniegu jest bardzo mała, a obciążenie nie ma znaczenia, można zredukować trzy z jedenastu kombinacji obciążeń, dezaktywując wiodącą właściwość obciążenia śniegiem.
