Dlubal RFEM 5 & RSTAB 8 - Réduction des cas de charges pour les combinaisons dans RFEM 5 et RSTAB 8 - Partie 2

Trucs & Astuces

En addition à la méthode de réduction "Reduire le nombre de cas de charge"
(https://www.dlubal.com/blog/8228/dlubal-rfem-5-rstab-8-reduction-des-cas-de-charges-pour-les-combinaisons-dans-rfem-5-et-rstab-8/)
(https://www.facebook.com/photo.php?fbid=519962891402161)
(https://plus.google.com/u/0/b/112668750861370708750/112668750861370708750/posts)

Vous pouvez aussi utiliser la méthode "Résultats examinés...". Cette option est aussi appréciée pour la réduction du nombre possible de combinaisons mathématiquement suivant des critéres bien définis.
Cette option n'utilise pas l'attribut de signe comme dans la méthode "Réduire le nombre de cas de charge...". Au lieu de cela, il calcule de façon interne un résultat linéaire de combinaison CR à partir des cas de charge individuels sur la base de la norme de superposition sélectionnée et examine les valeurs extrêmes qui en résultent et de leurs cas de charge selon CC à chaque point. Ainsi, nous obtenons une combinaison de cas de charge "max" et "min" à chaque point. Ces combinaisons de charges "extrêmes" sont les nouveaux résultats et sont utilisés par la génération automatique des combinaisons de charges. Dans la plupart des cas, seules certaines combinaisons de charge donnent des résultats distincts. Par conséquent, cette méthode est très bien adaptée pour réduire les combinaisons de charges.

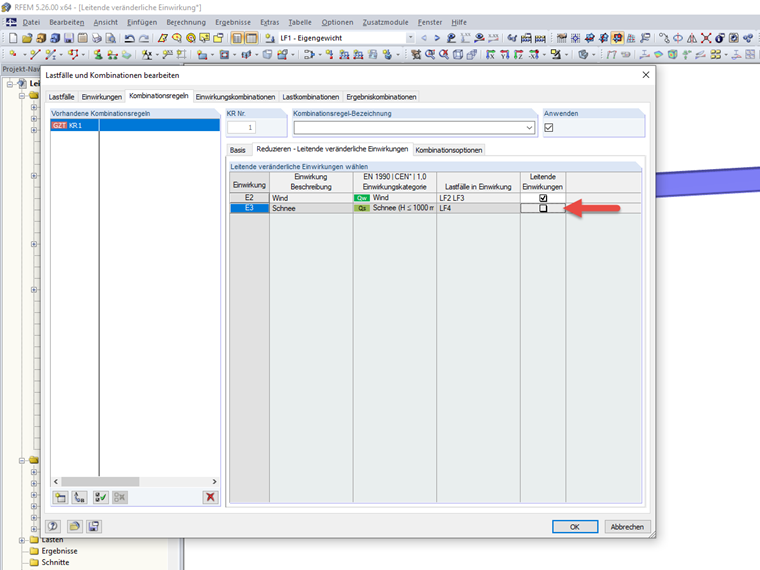

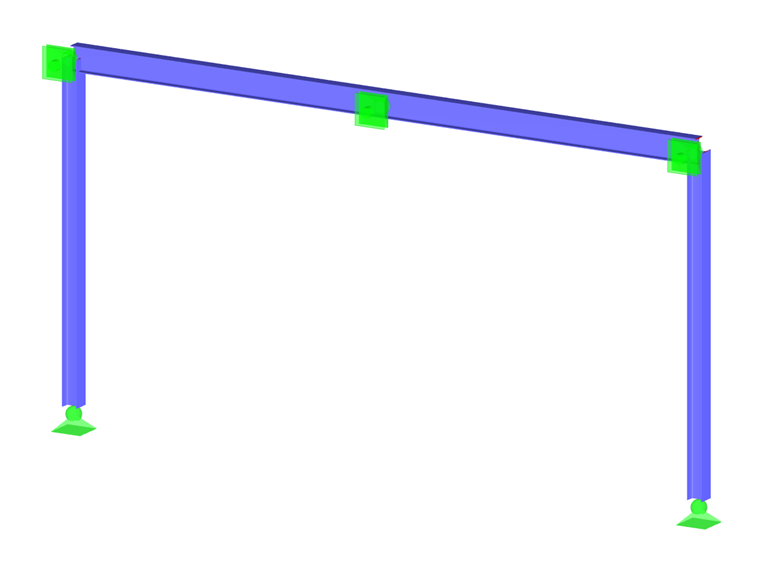

On peut imaginer, par exemple, les cas de charge suivants pour un portique à deux articulations symétriques:

Cas de charge | Description | Type d'action | Force normale - poteau gauche | Force normale poteau droit
1 | Poids propre | permanent | compression (-10 kN) | compression (-10 kN)
2 | Vent vers la droite | variable | tension (5 kN) | compression (-5 kN)
3 | Vent | variable | tension (3 kN)| tension (3 kN)
4 | Neige | variable | compression (-12 kN)| compression (-12 kN)

Ainsi, le calcul s'effectue pour la combinaison de résultat suivant selon les prescriptions de la norme:
CR: CC1/permanent + CC2 + CC3 + CC4

Considération des forces normales des poteaux, la superposition fournit les valeurs extrêmes suivantes:
Poteau gauche
Maximum N = -2 kN (CC1, CC2, CC3)
Minimum N = -22 kN (CC1, CC4)
Poteau droit
Maximum N = -7 kN (CC1, CC3)
Minimum N = -27 kN (CC1, CC2, CC4)

Au cas où nous prenons en compte les combinaisons de charges donnant les résultats des valeurs extrêmes, nous obtenons:

CO1: CC1 + CC2 + CC3
CO2: CC1 + CC4
CO3: CC1 + CC3
CO4: CC1 + CC2 + CC4

Si nous résumons les groupes, nous obtenons quatre combinaisons de charges au lieu de seulement huit possibilités.

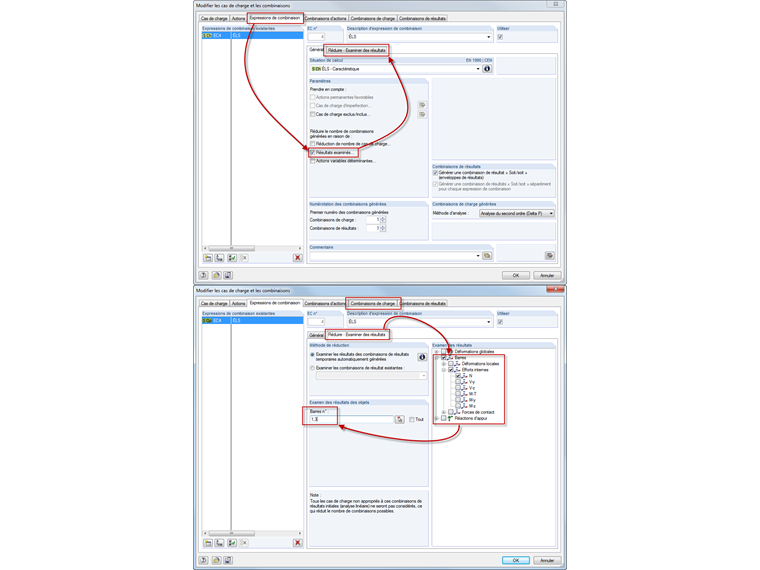

Les paramètres de détails de la méthode "Examiner les résultats" vous permettent de générer des combinaisons de charges pour certains éléments structuraux basés sur certains types de résultats. De plus, cette méthode d'évaluation vous permet de spécifier librement la combinaison de résultats de base pour la détermination des combinaisons de charges distinctes. Cette option offre un véritable avantage de méthode et vous permet d'inclure votre connaissance dans la génération des combinaisons.
