Resultierende Schnittgröße in einem Schnitt

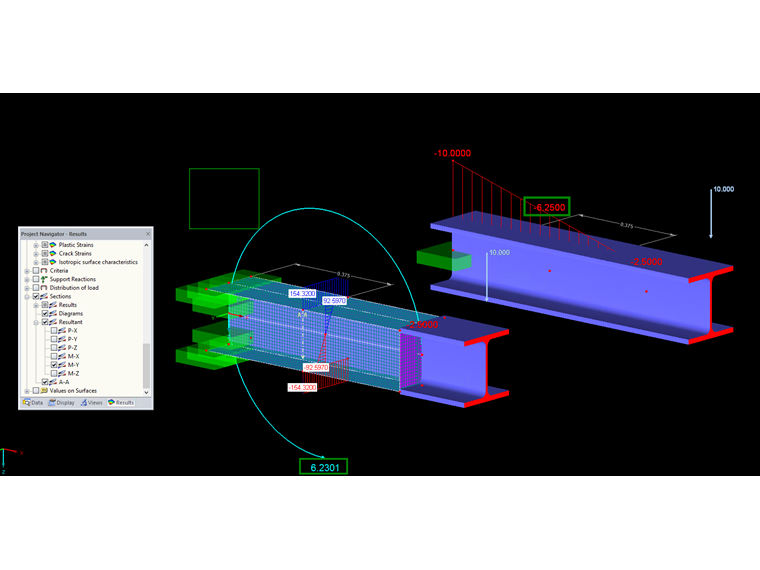

Zu Kontrollzwecken ist es in RFEM möglich, sich in Schnitten eine resultierende Schnittgröße ausgeben zu lassen. Zur Erläuterung wurde in diesem Beispiel das Biegemoment ausgewählt.

Resultierende Schnittgröße in einem Schnitt
Resultierende Schnittgröße in einem Schnitt

Cálculo de controlo manual através da integração da força normal de superfície NX na secção 1-1 para um HE-B 200 dividido em superfícies:

Flange superior: N = 154,32 kN/m · 0,20 m = 30,86 kN (constante)

Flange inferior: N = 154,32 kN/m · 0,20 m = 30,86 kN (constante)

Top web: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triângulo)

Rede inferior: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triângulo)

Momento: My = 2 · 30,86 kN · 0,0925 m + 2 · 4,28 kN · 2/3 · 0,0925 m = 6,24 kNm

Viga de aço HEB 200
Viga de aço HEB 200

Pt | Sinalizador Base de dados de conhecimento

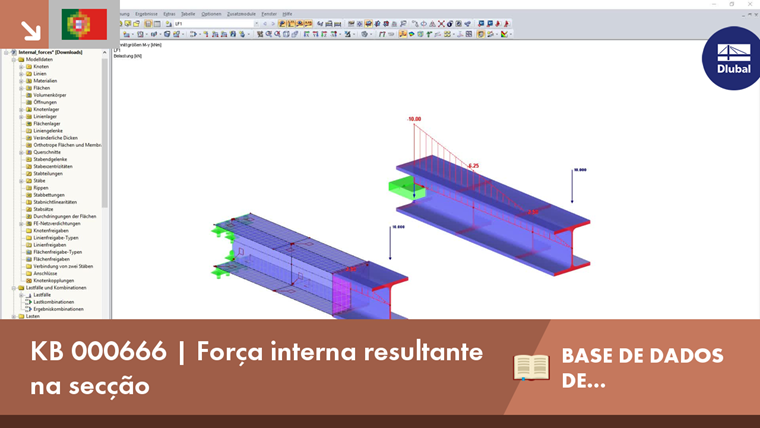

KB 000666 | Força interna resultante na secção
