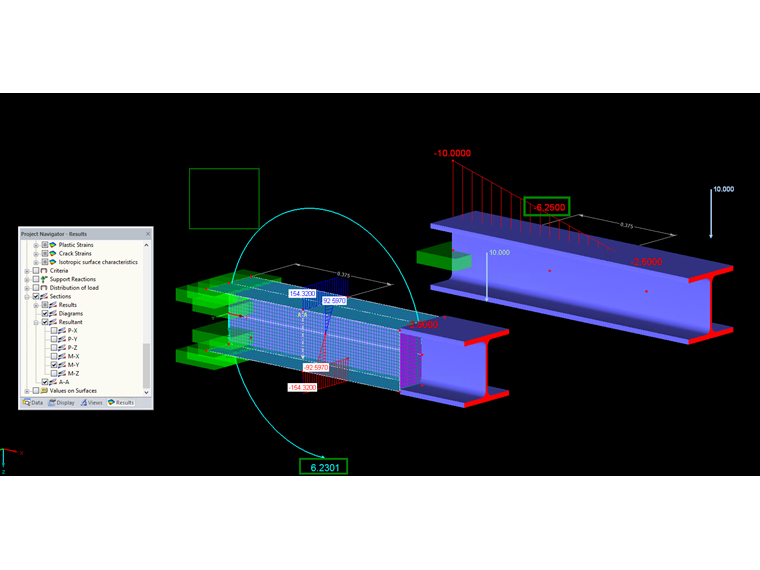

Calcul manuel du contrôle en intégrant l'effort normal surfacique NX dans la Section 1-1 pour un HE-B 200 divisé en surfaces:
Semelle supérieure: N = 154,32 kN/m · 0,20 m = 30,86 kN (constante)
Semelle inférieure: N = 154,32 kN/m · 0,20 m = 30,86 kN (constante)
Haut de la page: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triangle)
Âme inférieure: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triangle)
Moment : My = 2 · 30,86 kN · 0,0925 m + 2 · 4,28 kN · 2/3 · 0,0925 m = 6,24 kNm
