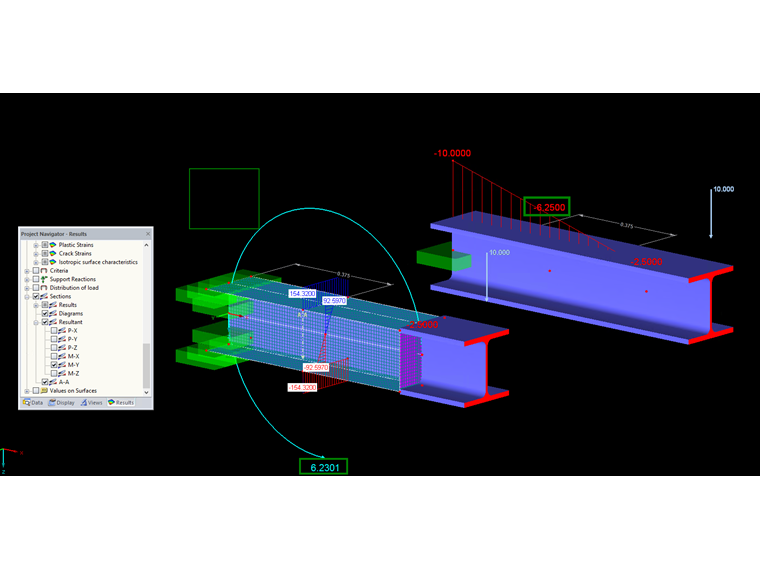

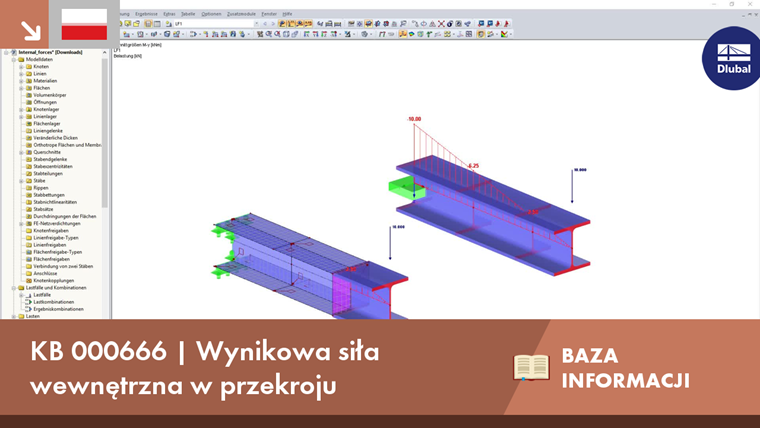

Ręczne obliczanie sterowania poprzez całkowanie siły normalnej powierzchniowej NX w Rozdziale 1-1 dla HE-B 200 podzielonego na powierzchnie:
Górny kołnierz: N = 154,32 kN/m · 0,20 m = 30,86 kN (stała)
Dolny kołnierz: N = 154,32 kN/m · 0,20 m = 30,86 kN (stała)
Górna strona: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (trójkąt)
Środnik dolny: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (trójkąt)
Moment: My = 2 · 30,86 kN · 0,0925 m + 2 · 4,28 kN · 2/3 · 0,0925 m = 6,24 kNm
Pan Flori jest kierownikiem zespołu wsparcia technicznego i zapewnia wsparcie techniczne dla klientów firmy Dlubal Software.
