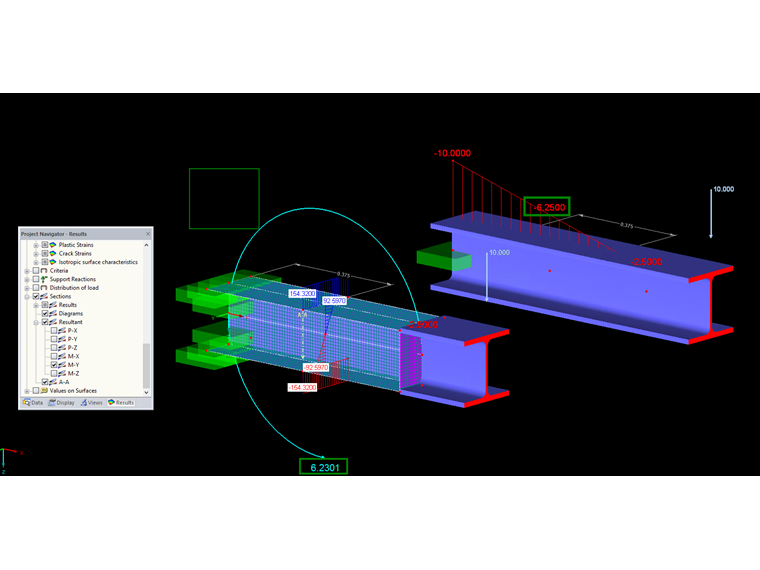

Calcolo del controllo manuale integrando la forza normale alla superficie NX nella sezione 1-1 per un HE-B 200 diviso in superfici:
Flangia superiore: N = 154,32 kN/m · 0,20 m = 30,86 kN (costante)
Flangia inferiore: N = 154,32 kN/m · 0,20 m = 30,86 kN (costante)
Web superiore: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triangolo)
Anima inferiore: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triangolo)
Momento: My = 2 · 30,86 kN · 0,0925 m + 2 · 4,28 kN · 2/3 · 0,0925 m = 6,24 kNm
Il signor Flori è il leader del team di assistenza clienti e fornisce supporto tecnico per i clienti di Dlubal Software.
