Resultierende Schnittgröße in einem Schnitt

Tipps & Tricks

Für Kontrollzwecke ist es in RFEM möglich, sich in Schnitten eine resultierende Schnittgröße ausgeben zu lassen. Zur Erläuterung wurde in diesem Beispiel das Biegemoment ausgewählt.

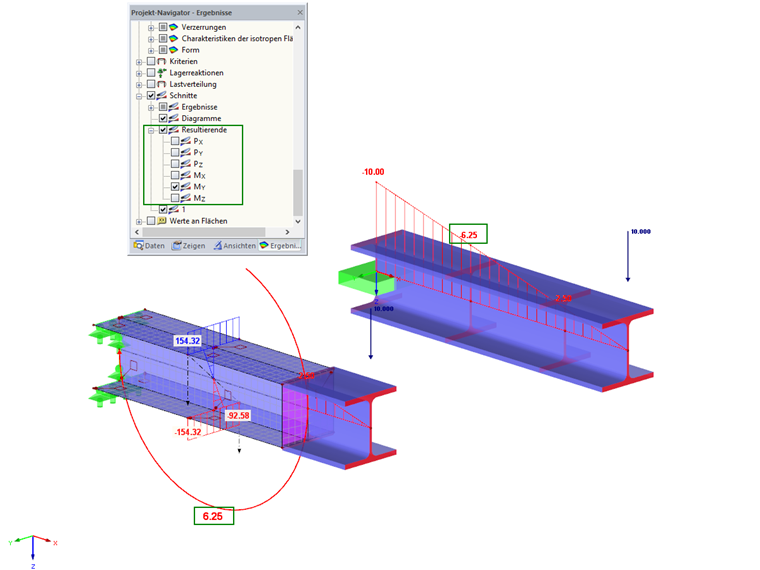

Manuelle Kontrollberechnung über die Aufintegration der Flächennormalkraft N-X im Schnitt A-A für einen in Flächen zerlegten HE-B 200:
Flansch oben: N = 154,32 kN/m · 0,20 m = 30,86 kN (konstant)
Flansch unten: N = 154,32 kN/m · 0,20 m = 30,86 kN (konstant)
Steg oben: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (Dreieck)
Steg unten: N = 92,59 kN/m · 0,0925m · 0,5 = 4,28 kN (Dreieck)
Moment: My = 2 · 30,86kN · 0,0925 m + 2 · 4,28kN · 2/3 · 0,0925 m = 6,24 kNm
