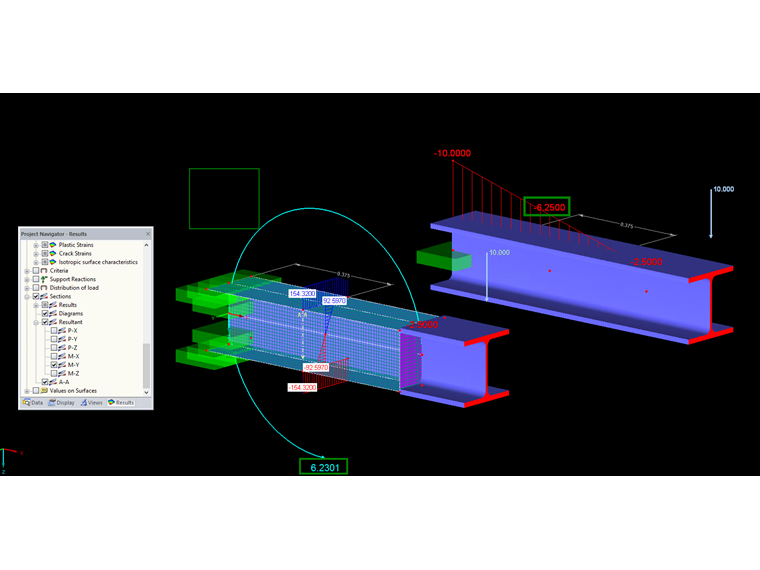

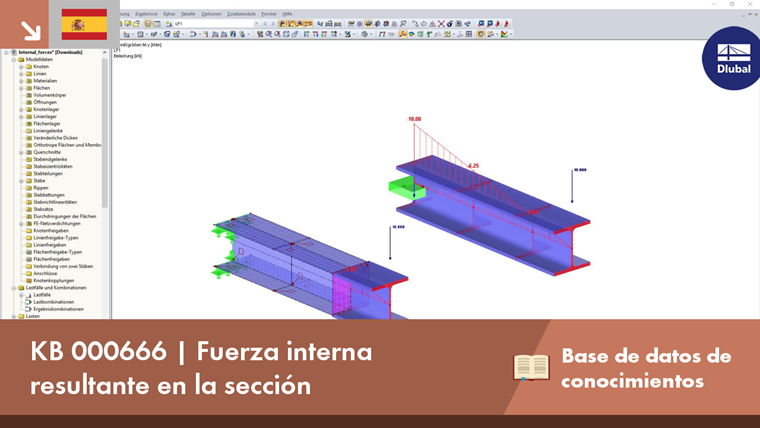

Cálculo de control manual integrando la fuerza normal a la superficie NX en la sección 1-1 para un HE-B 200 dividido en superficies:
Brida superior: N = 154,32 kN/m · 0,20 m = 30,86 kN (constante)
Brida inferior: N = 154,32 kN/m · 0,20 m = 30,86 kN (constante)
Web superior: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triángulo)
Alma inferior: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (triángulo)
Momento: My = 2 · 30,86 kN · 0,0925 m + 2 · 4,28 kN · 2/3 · 0,0925 m = 6,24 kNm
El Sr. Flori es el líder del equipo de soporte al cliente y proporciona soporte técnico para los clientes de Dlubal Software.
