Ao modelar sólidos de contacto, deve ter -se em atenção que cada superfície lateral de ligação entre as superfícies de contacto deve ser modelada como uma superfície simples com quatro linhas de fronteira.
A malha de EF não pode ser gerada se esta regra de modelação não for considerada. Nesse caso, o programa apresenta a seguinte mensagem de erro: "Superfície lateral [Superfície nº] não tem quatro curvas de fronteira".

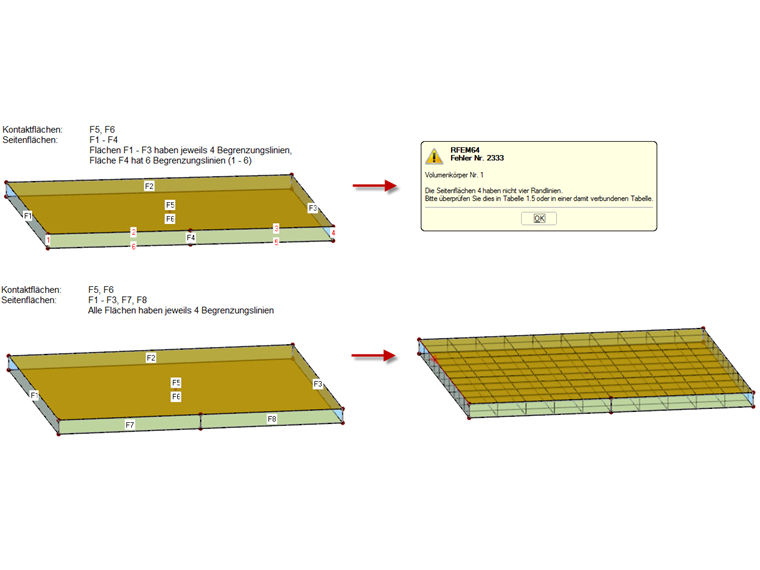

O sólido de contacto apresentado na Figura 1 tem as superfícies de contacto F5 e F6 e as superfícies laterais F1 a F4. Cada uma das superfícies laterais F1 a F3 tem quatro linhas de fronteira. A superfície lateral F4 tem seis linhas de fronteira (linhas 1 a 6) e, portanto, não corresponde à regra de modelação, por isso é apresentada uma mensagem de erro.

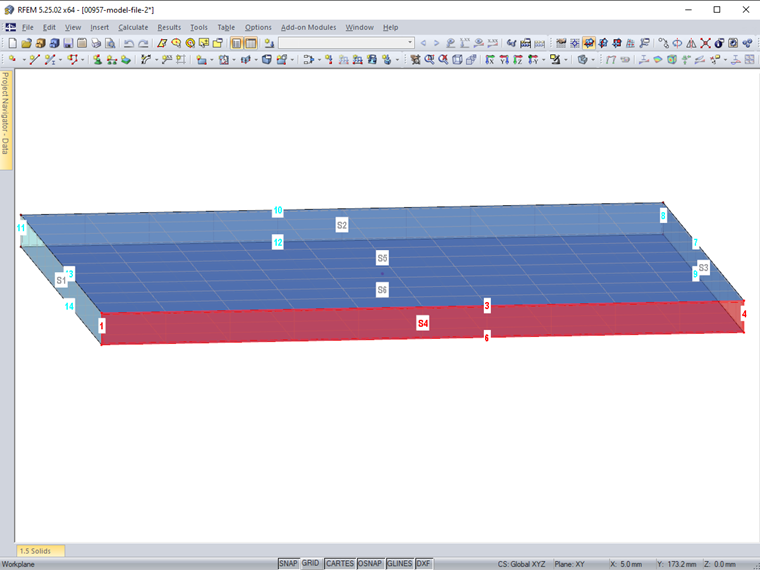

As linhas 2 e 3, assim como 5 e 6, podem agora ser unidas numa única linha, de modo que a superfície lateral F4 consiste apenas em quatro linhas de fronteira (Figura 2).

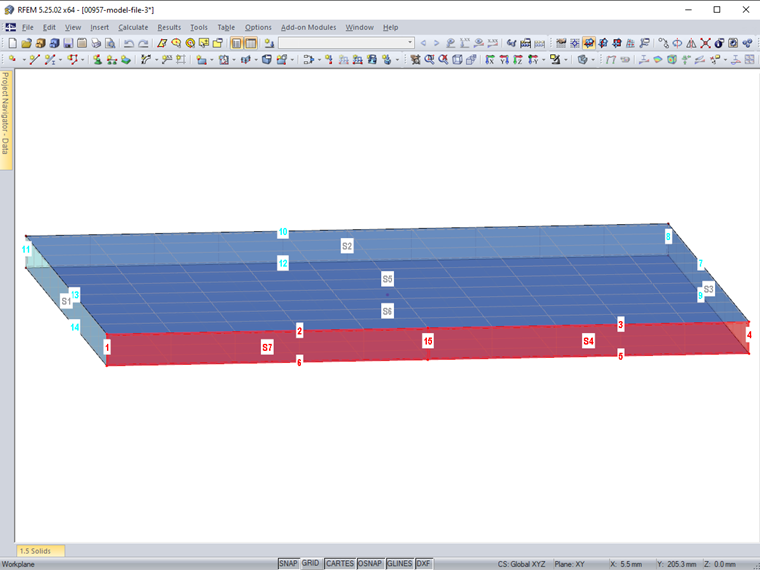

Se for impossível unir as linhas porque, por exemplo, outros elementos estão ligados, a superfície lateral F4 teria de ser dividida em várias superfícies parciais, cada uma consistindo em apenas quatro linhas de fronteira. Na Figura 3, a superfície lateral F4 foi dividida em superfícies parciais F4 e F7, permitindo gerar a malha de EF.
