Al modelar sólidos de contacto, debe tener en cuenta que cada superficie lateral de conexión entre las superficies de contacto se debe modelar como una superficie simple con cuatro líneas de contorno.
La malla de EF no se puede generar si no se considera esta norma de modelado. En este caso, el programa muestra el mensaje de error "Superficies laterales [núm. superficie] no tienen cuatro líneas de contorno".

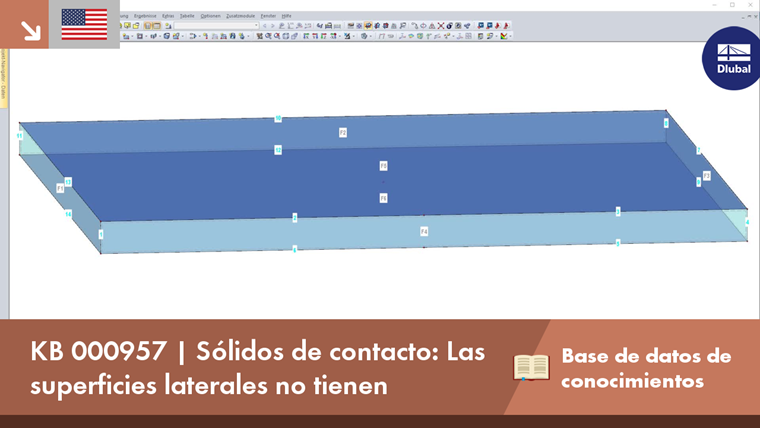

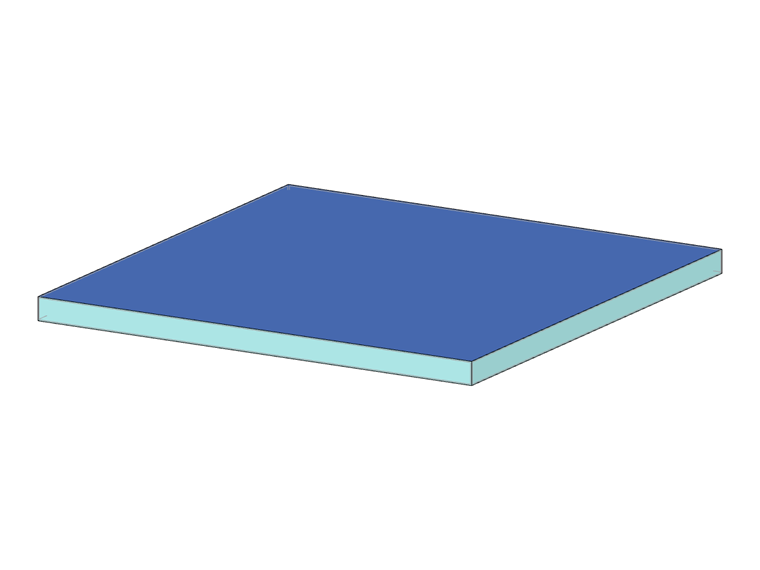

El sólido de contacto que se muestra en la figura 1 tiene superficies de contacto F5 y F6 y superficies laterales de F1 a F4. Las superficies laterales F1 a F3 tienen cada una cuatro líneas de contorno. La superficie lateral F4 tiene seis líneas de contorno (líneas 1 a 6) y, por lo tanto, no se corresponde con la regla de modelado, por lo que se muestra el mensaje de error.

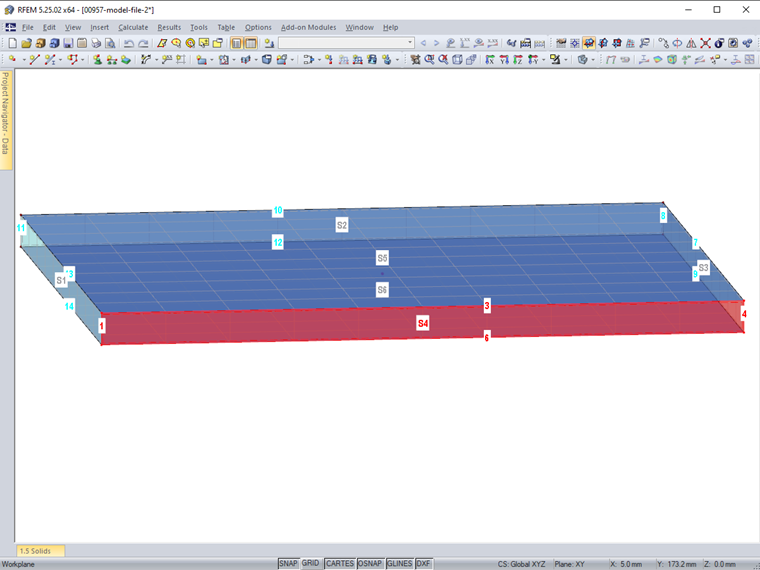

Las líneas 2 y 3, así como las 5 y 6, ahora se pueden fusionar en una línea, de modo que la superficie lateral F4 solo conste de cuatro líneas de contorno (figura 2).

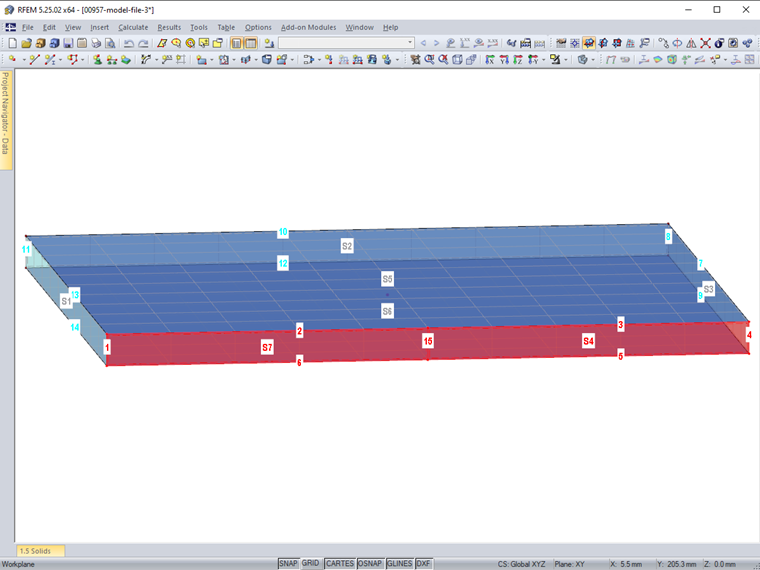

Si no es posible fusionar las líneas porque, por ejemplo, otros elementos están conectados, la superficie lateral F4 se tendría que dividir en varias superficies parciales, cada una de las cuales consta de sólo cuatro líneas de contorno. En la figura 3, la superficie lateral F4 se ha dividido en las superficies parciales F4 y F7, lo que permite generar la malla de EF.
