Při modelování kontaktních těles je třeba mít na paměti, že každá spojovací boční plocha mezi kontaktními plochami má být modelována jako jednoduchá plocha se čtyřmi hraničními liniemi.
Síť konečných prvků nemůže být vygenerovaná, pokud tato pravidla modelování nejsou dodržena. V takovém případě program zobrazí následující chybové hlášení: "Boční plocha [plocha č.] Nemá čtyři hraniční křivky".

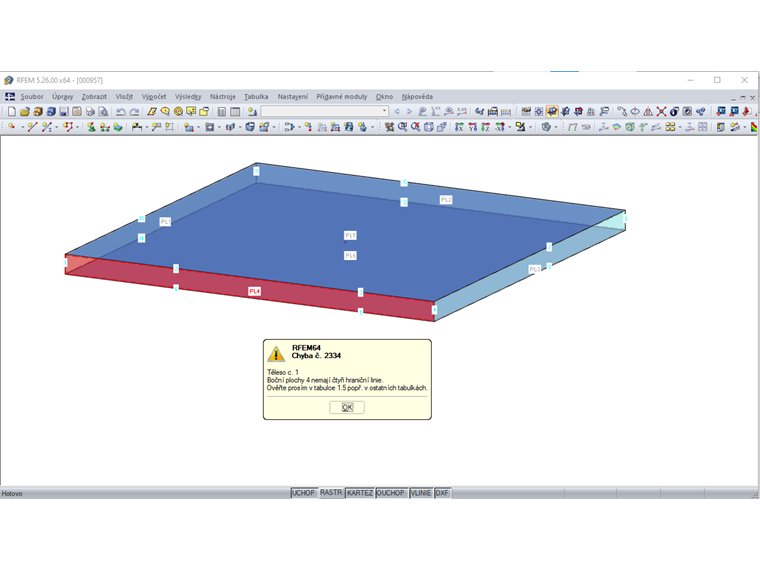

Kontaktní těleso znázorněné na obrázku 1 má kontaktní plochy PL5 a PL6 a boční plochy PL1 až PL4. Boční plochy PL1 až PL3 mají každá čtyři hraniční linie. Boční plocha PL4 má šest hraničních linií (linie 1 až 6) a neodpovídá tak pravidlům modelování, proto se zobrazí chybové hlášení.

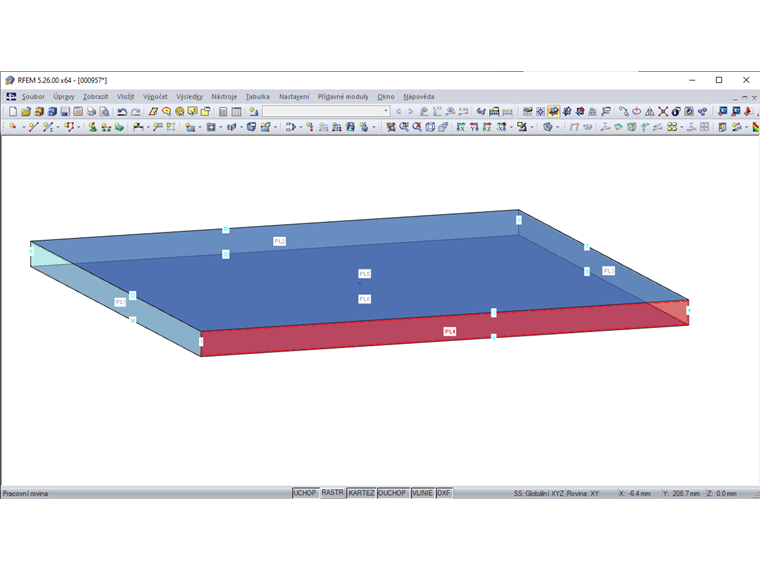

Linie 2 a 3 a také 5 a 6 lze nyní sloučit, takže boční plocha PL4 se skládá pouze ze čtyř hraničních linií (Obrázek 2).

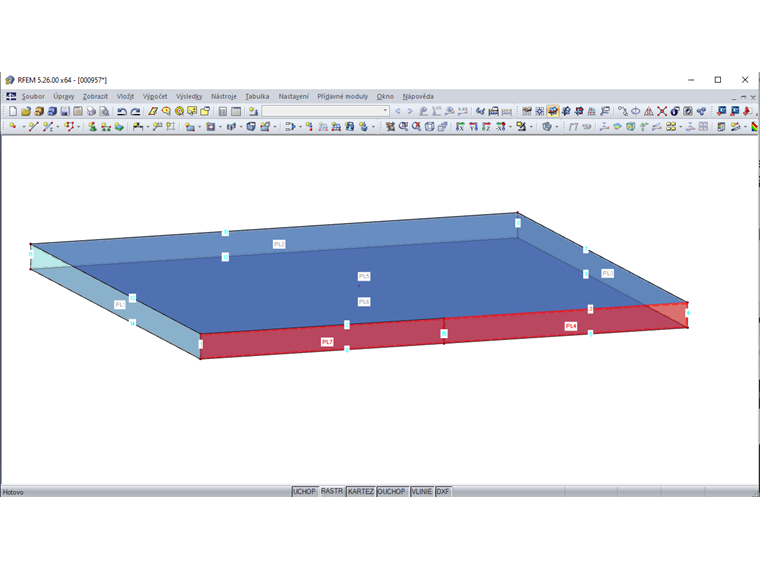

Pokud není možné linie sloučit, protože jsou k nim například připojeny další prvky, musí se boční plocha PL4 rozdělit na několik dílčích ploch, z nichž se každá má pouze čtyři hraniční linie. Na obr. 3 je boční plocha PL4 rozdělena na dílčí plochy PL4 a PL7, takže lze vytvořit síť konečných prvků.
