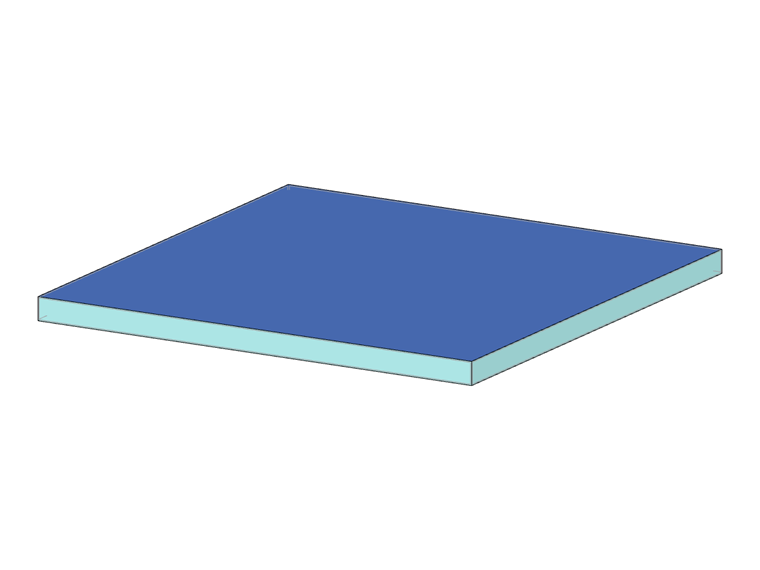

Durante la modellazione di solidi di contatto, è necessario tenere presente che ciascuna superficie laterale di collegamento tra le superfici di contatto deve essere modellata come una superficie semplice con quattro linee di contorno.
La mesh EF non può essere generata se questa regola di modellazione non è considerata. In tal caso, il programma visualizza il seguente messaggio di errore: "La superficie laterale [N. superficie] non ha quattro curve di contorno".

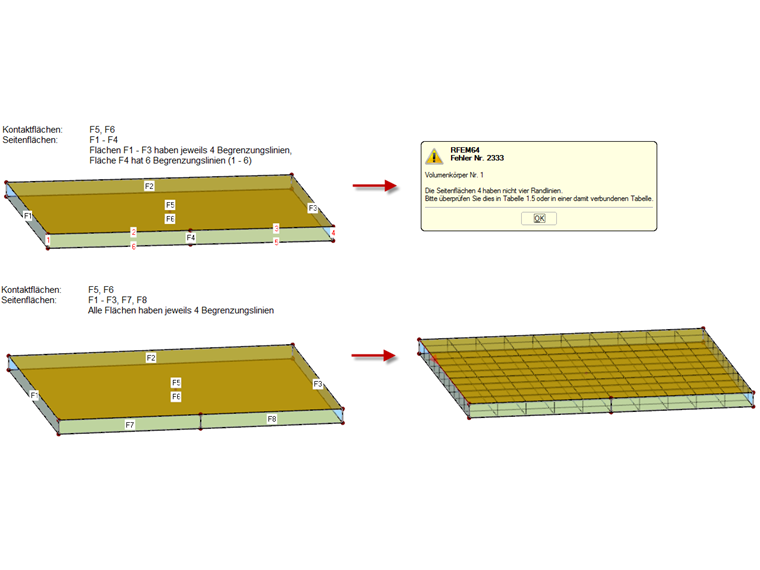

Il solido di contatto mostrato nella Figura 1 ha superfici di contatto F5 e F6 e superfici laterali da F1 a F4. Le superfici laterali da F1 a F3 hanno ciascuna quattro linee di contorno. La superficie laterale F4 ha sei linee di contorno (linee da 1 a 6) e quindi non corrisponde alla regola di modellazione, quindi viene visualizzato il messaggio di errore.

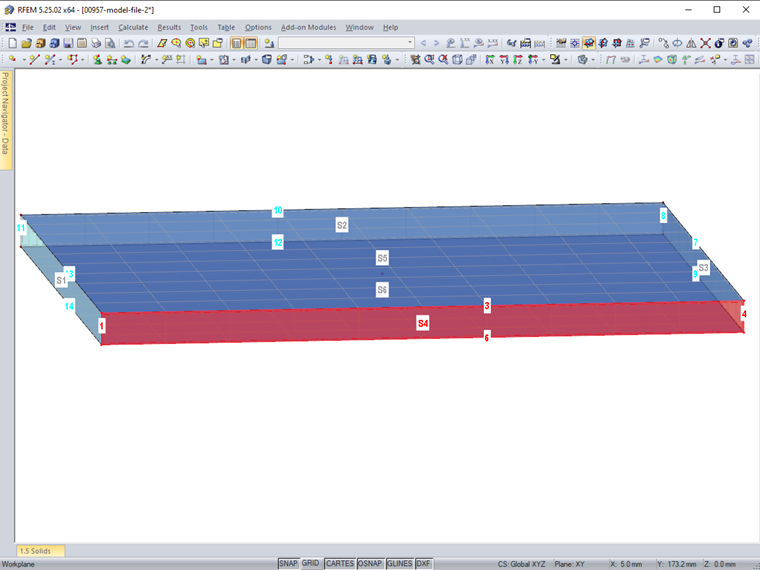

Le linee 2 e 3, così come le linee 5 e 6, possono ora essere unite ciascuna in una linea, in modo che la superficie laterale F4 sia composta solo da quattro linee di contorno (Figura 2).

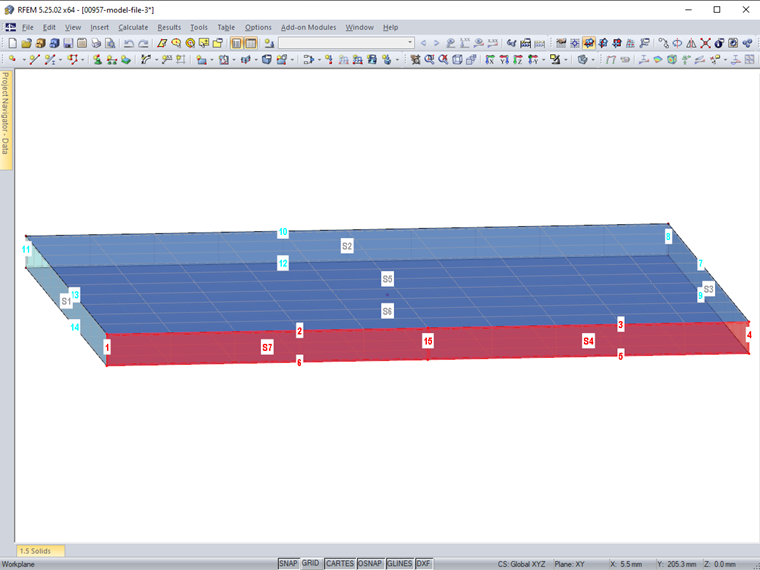

Se è impossibile unire le linee perché, ad esempio, sono collegati altri elementi, la superficie laterale F4 dovrebbe essere divisa in diverse superfici parziali, ciascuna composta da sole quattro linee di contorno. Nella figura 3, la superficie laterale F4 è stata divisa in superfici parziali F4 e F7, rendendo possibile la generazione della mesh EF.
