Lors de la modélisation de solides de contact, veuillez noter que chaque surface latérale de connexion entre les surfaces de contact doit être modélisée comme une surface simple avec quatre lignes de contour.
Le maillage EF ne peut pas être généré si cette règle de modélisation n'est pas considérée. Dans ce cas, le programme affiche le message d'erreur suivant : « La surface latérale [N ° de surface] n'a pas quatre lignes de contour».

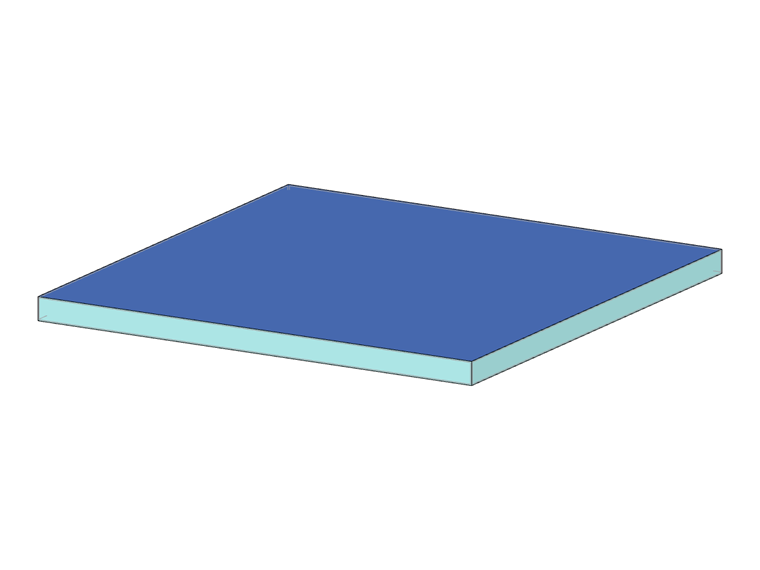

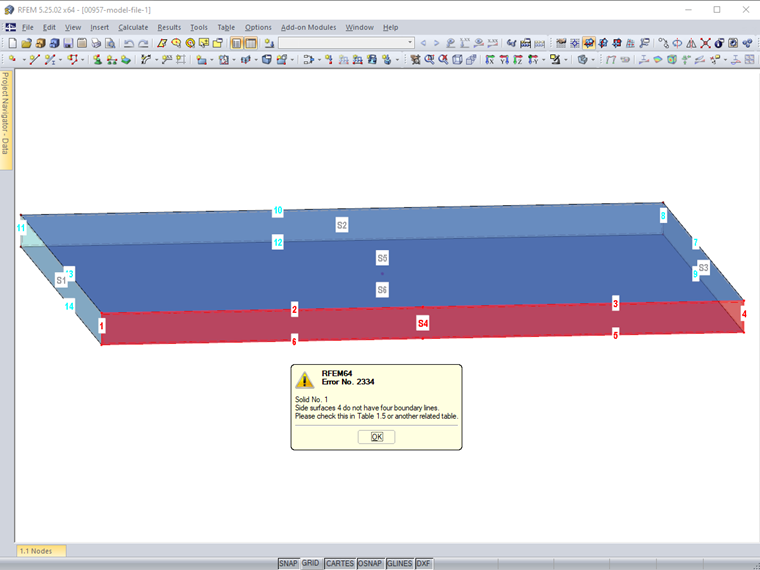

Le solide de contact représenté sur la Figure 1 a des surfaces de contact S5 et S6 et des surfaces latérales S1 à S4. Les surfaces latérales S1 à S3 ont chacune quatre lignes de contour. La surface latérale S4 a six lignes de contour (lignes 1 à 6) et ne correspond donc pas à la règle de modélisation, le message d'erreur est donc affiché.

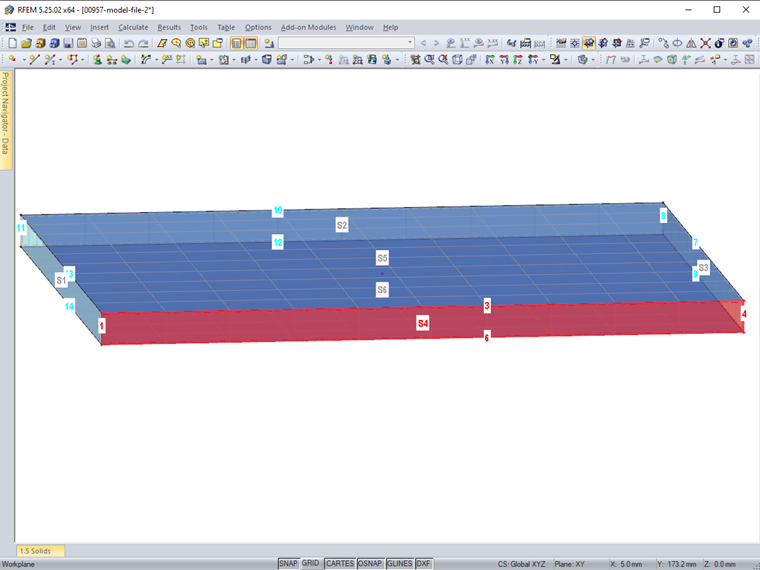

Les lignes 2 et 3, ainsi que 5 et 6, peuvent désormais être fusionnées en une seule ligne, de sorte que la surface latérale S4 ne se compose que de quatre lignes de contour (Figure 2).

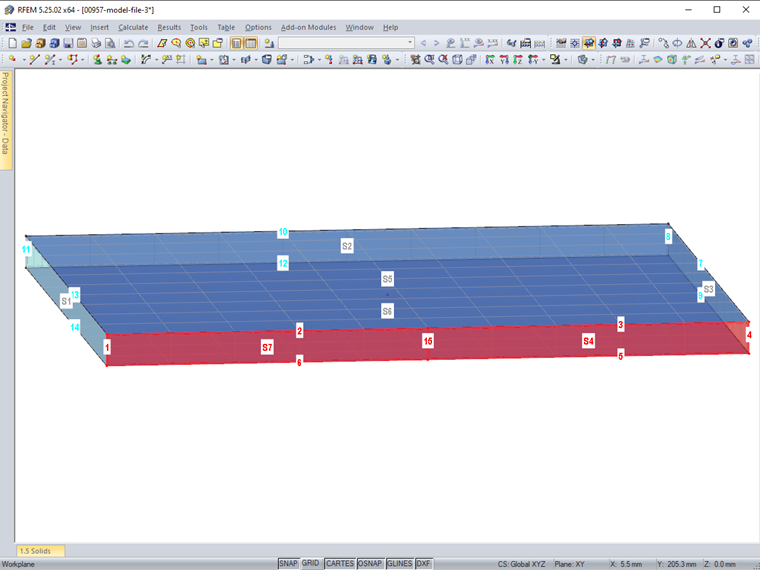

S'il est impossible de fusionner les lignes parce que, par exemple, d'autres éléments sont connectés, la surface latérale S4 doit être divisée en plusieurs surfaces partielles, chacune composée de quatre lignes de contour seulement. Sur la Figure 3, la surface latérale S4 a été divisée en surfaces partielles S4 et S7, ce qui permet de générer le maillage EF.
